DCC | Zkrácení procesních | HEULE

Sortiment

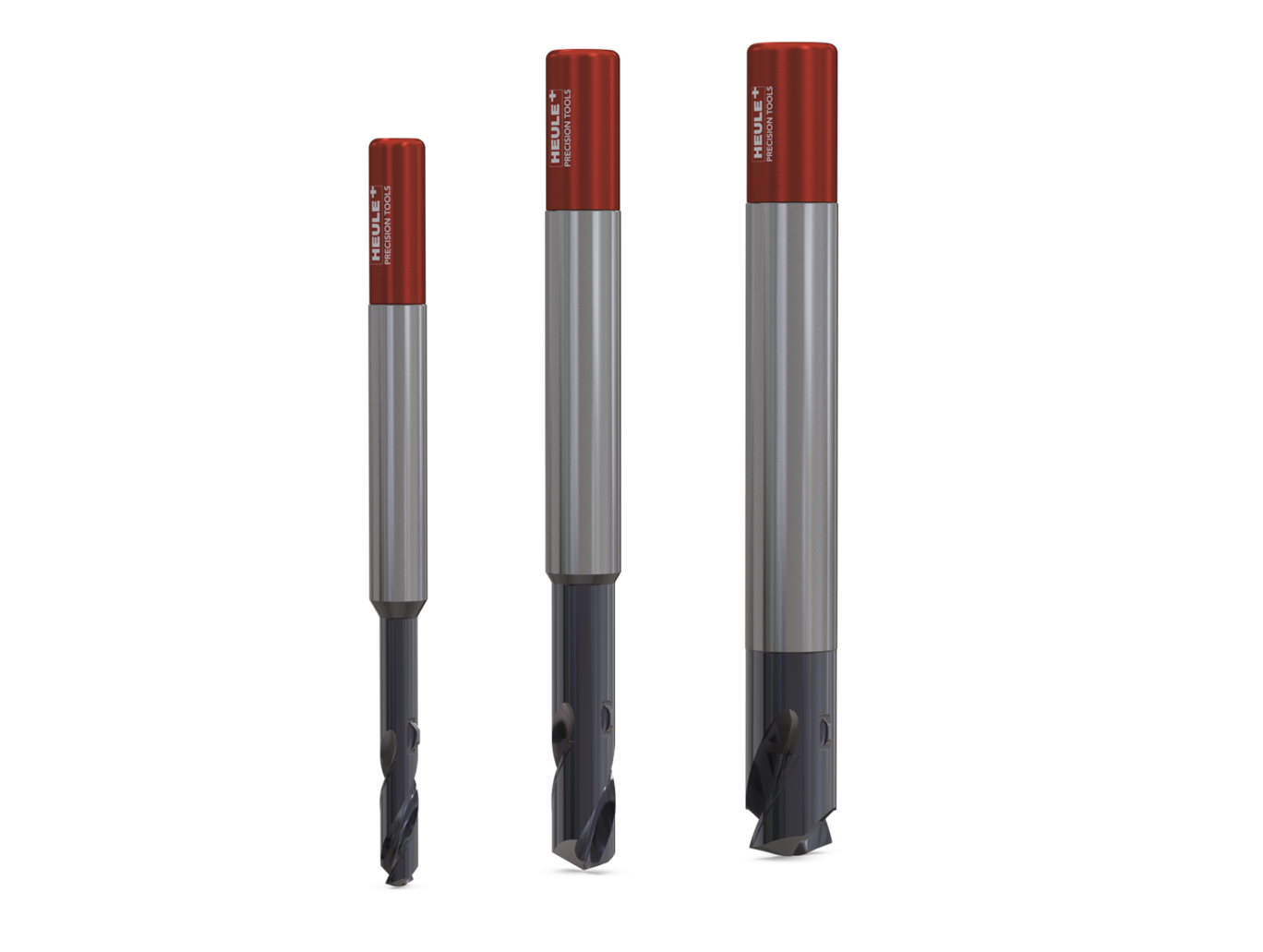

DCC lze použít pro průměry od 4,0 mm do 10,0 mm. Lze vrtat do hloubky až 2,5násobku průměru vrtáku. Integrované srážecí nože jsou k dispozici v provedení pro obousměrné řezání nebo pouze pro zpětné řezání. V závislosti na aplikaci je možná tloušťka sražené hrany až 0,8 mm. Nože a vrtáky jsou dimenzovány speciálně pro danou aplikaci. Pokud je pro dopředné opracování nutné větší sražení hran, lze integrovat zahlubovací stupně.

Konstrukce

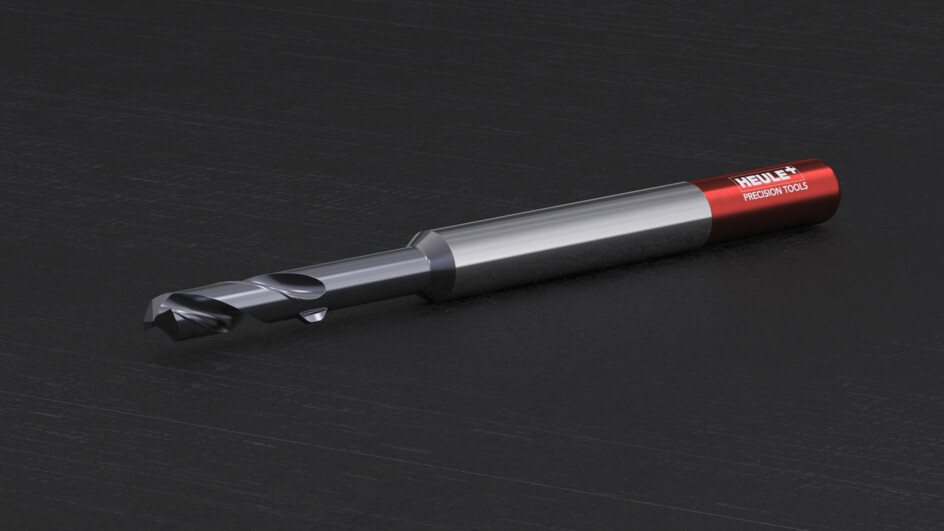

Nástroj DCC má vrtací zařízení ze slinutého karbidu. Nůž pro obousměrné srážení hran je založen na technologii SNAP a je vyroben ze slinutého karbidu s povlakem. Mechanický princip fungování s ovládáním pružinou zajišťují spolehlivý proces a jednoduchou výměnu nože.

Konstrukce nástroje

Monolitní vrták ze slinutého karbidu
Srážecí nůž
Ovládací čep
Pouzdro
Tlačná pružina
Upínací šroub

Pracovní postup

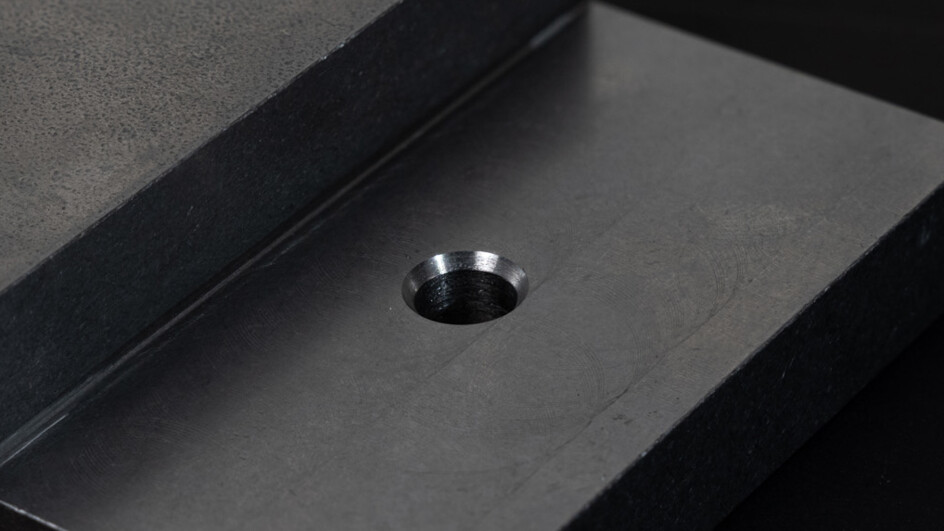

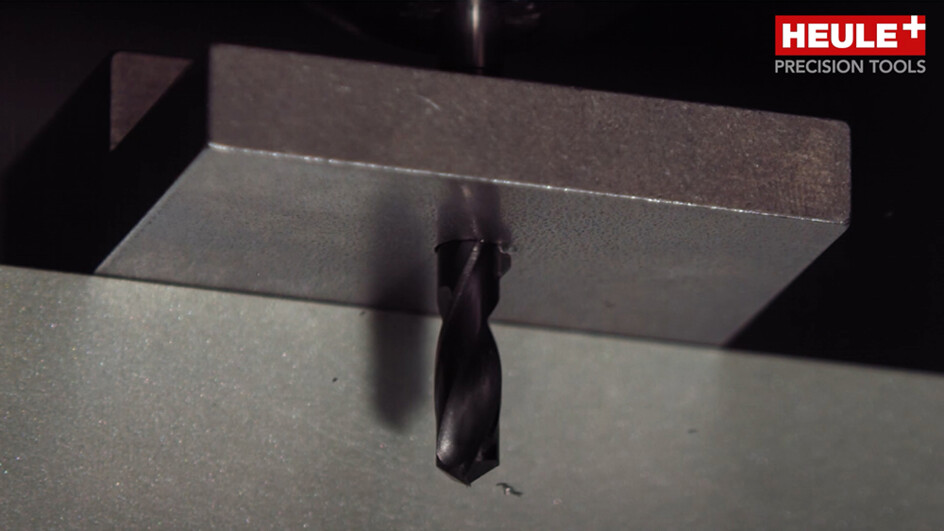

V jediném pracovním kroku vytvoří DCC otvor, který má na obou stranách zkosení. Velká výhoda: Tento proces probíhá bez otáčení obrobku a bez výměny nástrojů.

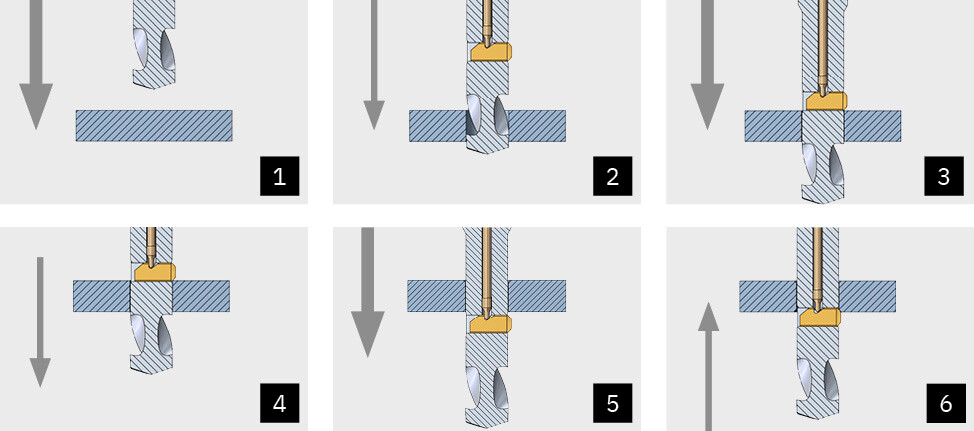

V prvním kroku se monolitním vrtákem ze slinutého karbidu vytvoří otvor. Srážení hran se pak provádí na obou stranách pomocí srážecího nože technologie SNAP. Požadované zkosení se vytvoří v pracovním posuvu. Jakmile bude dosaženo definované tloušťky sražené hrany, nůž se radiálně zasune do těla nástroje. Při výstupu z otvoru je nůž odpruženým ovládacím čepem uveden zpět do výchozí polohy, aby mohla být sražena hrana na zadní straně.

Co kdybych byl schopen udělat a obrobit otvory v jedné operaci?

To se dozvíte v našem 20ti minutovém online semináři „VRTÁNÍ + srážení hran v jedné operaci“.

k ONLINE semináři
