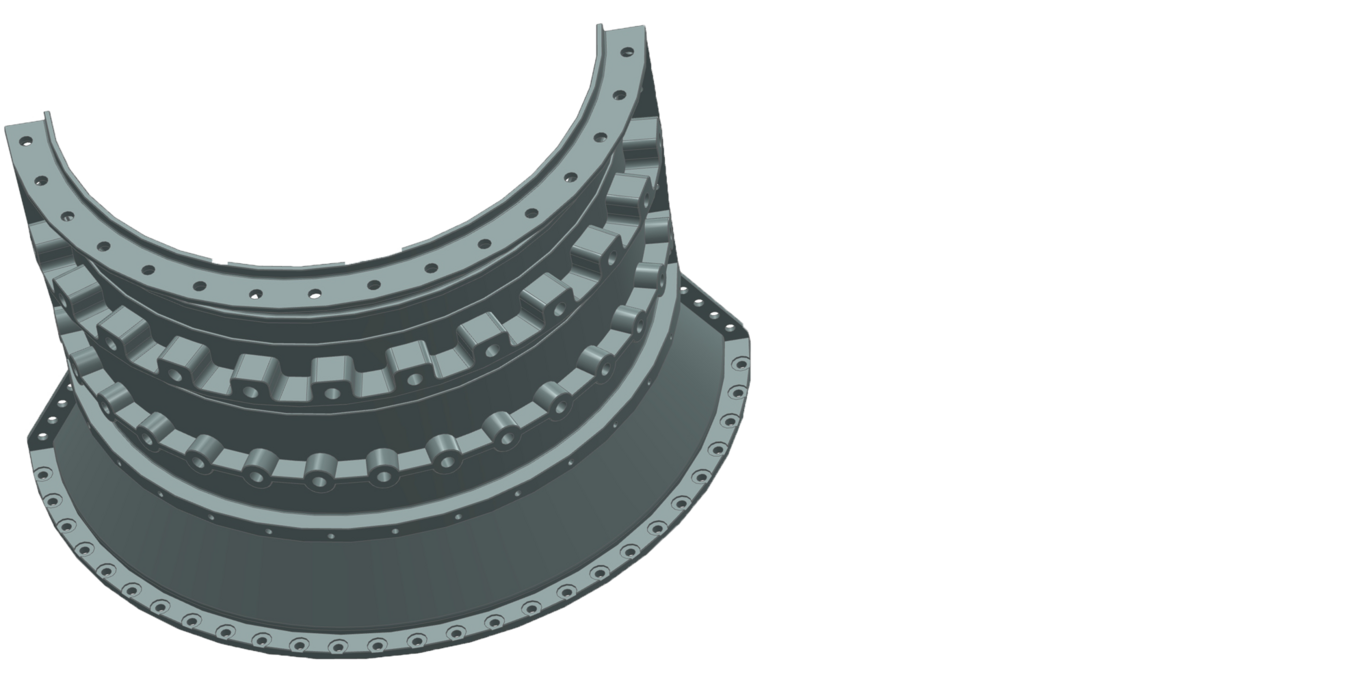

Gehäuse Niederdruckturbinenstator
Reduktion der Bearbeitungzeit pro Bohrung um 75%.
Ein asiatischer Flugzeugturbinenhersteller wollte seine Produktivität zu erhöhen, indem er ein teilweise manuelles Rückwärtssenkwerkzeug ersetzen wollte. Ebenso störte ihn der vollständig manuelle Entgratvorgang nach der Bearbeitung der hinteren Planflächen.
| Werkstück | Gehäuse Niederdruckturbinenstator |
| Bohrung | Ø7 mm |
| Senkung | mit Anfasung am inneren Bohrungsrand / Ø13 mm |
| Schnitt | teilweise unterbrochen |
| Werkstoff | Inconel 718 |
| Materialstärke | 4,0 mm |
| Maschine | STARRAG STC1000 |
| Geschätztes Produktionsvolumen | 50 Teile (3200 Bohrungen) / Jahr |

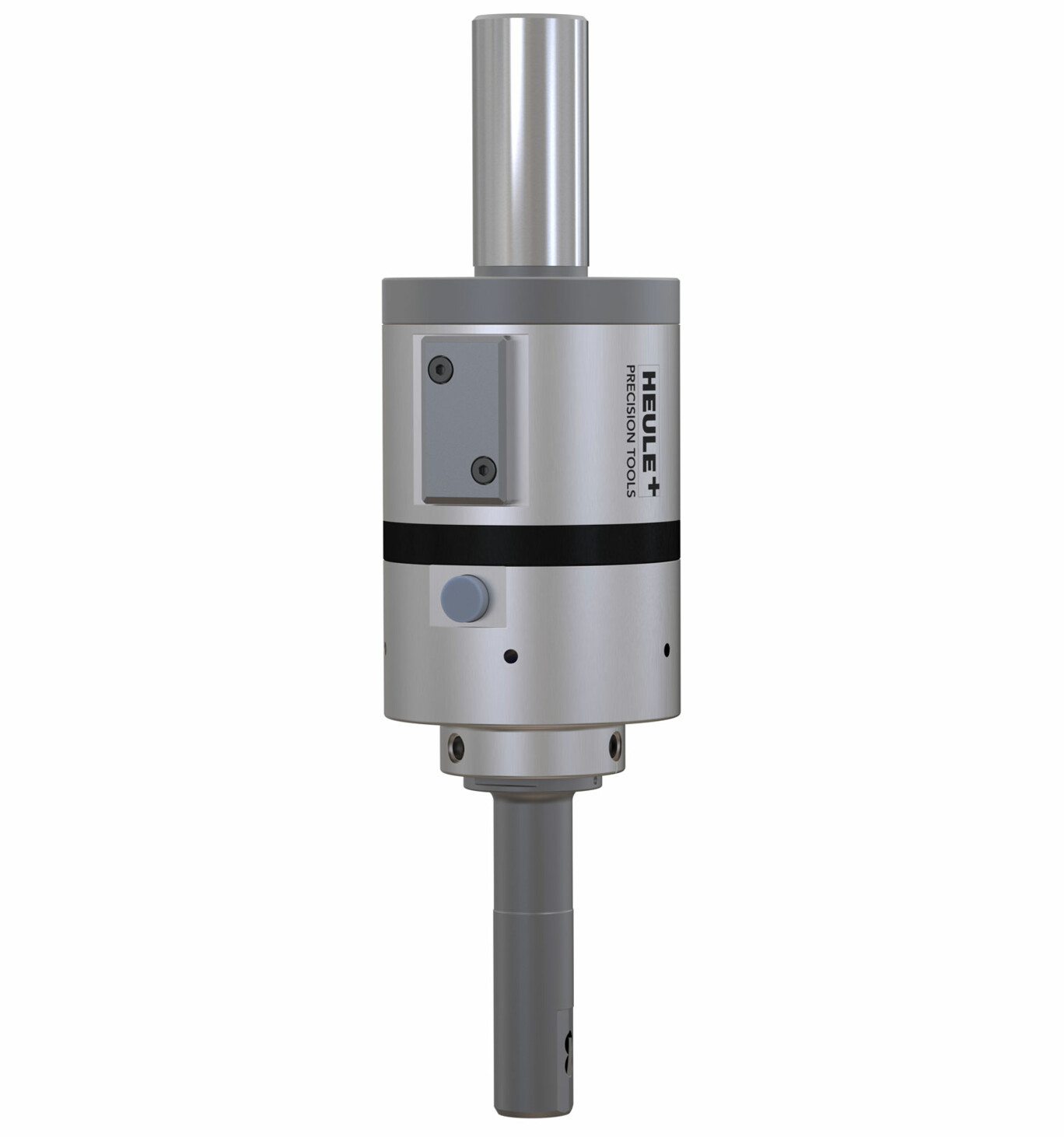

HEULE hat das SOLO Senkwerkzeug vorgestellt, das sich durch seine einfache Handhabung und seine hohe Produktionssicherheit auszeichnet. Durch die Konstruktion eines kundenspezifischen Messers, welches gleichzeitig eine Fase an der Bohrung anbringt, entfällt der bisher erforderliche zusätzliche Entgratungsprozess.
| Werkzeug | SOLO |
| Messer | anwendungsspezifisch |
| Arbeitsgeschwindigkeit | 15 m/min |
| Arbeitsvorschub | 0,03 mm/Umdr. |
| Kühlung | externes Kühlmittel |
Das neue Verfahren reduziert die Bearbeitungszeit für eine Bohrung auf 25 % und die gesamte Maschinenbelegung für ein Teil von 3 Stunden auf 1 Stunde.
