Stufenbohrer für Serienfertigung: Anwendungen und Alternativen

Dieser Bericht gibt Auskunft über Stufenbohrer, die Einsatzmöglichkeiten in der Serienfertigung und Alternative Lösungen.

In der Herstellung von Werkstücken aus Metall ist in vielen Fällen auch das Anbringen von Bohrungen gefragt. Diese Bohrungen müssen an den Bohrungskanten oft auch mit Fasen oder Senkungen versehen werden. Unterschiedliche Werkzeuge können dafür eingesetzt werden – bspw. Stufenbohrer oder auch Bohrer in Kombination mit Rückwärtssenkern. Dieser Bericht gibt Auskunft über Stufenbohrer, die Einsatzmöglichkeiten in der Serienfertigung und Alternative Lösungen.

Einführung in die Welt der Bohrungsbearbeitung

Bohrungen und die zugehörige beidseitige Kantenbearbeitung sind ein zentrales Element in der Fertigungstechnik (Zerspanung) und spielen beispielsweise in der Automobilbranche, im Maschinenbau oder der Medizintechnik eine entscheidende Rolle. In diesen Grossbetrieben werden meistens riesige Serien hergestellt. Die Optimierung der Produktionszeiten und Produktionskosten sind äusserst wichtig. Die Lösung bieten bis ins Detail optimierte Zerspanungswerkzeuge, die die verschiedenen Anforderungen erfüllen und die gewünschten Ergebnisse liefern.



Werden Werkstücke aus Metall hergestellt, müssen oft auch Bohrungen gefertigt werden. Dabei ist die Varianz gross: Von einfachen Löchern bis hin zu komplexen Bohrungen mit einer Fase auf der Vorderseite und einer Senkung auf der Rückseite. Entsprechend vielfältig sind auch die Werkzeuge, die fürs Bohren und auch die Bohrungsbearbeitung eingesetzt werden können. Ausschlaggebend für die Wahl sind die Anforderungen ans Ergebnis, die Bohrungsgrösse, das Produktionsvolumen (Seriengrösse) oder auch der Werkstoff.



Die moderne Bohrungsbearbeitung bietet auch Spezialwerkzeuge, die von Spezialisten wie beispielsweise HEULE, anwendungsspezifisch ausgelegt werden. Durch die richtige Auswahl der Werkzeuge können Produktionsprozesse optimiert und somit Produktionszeiten und -kosten reduziert werden.

Stufenbohrer_Varianten_Alternativen

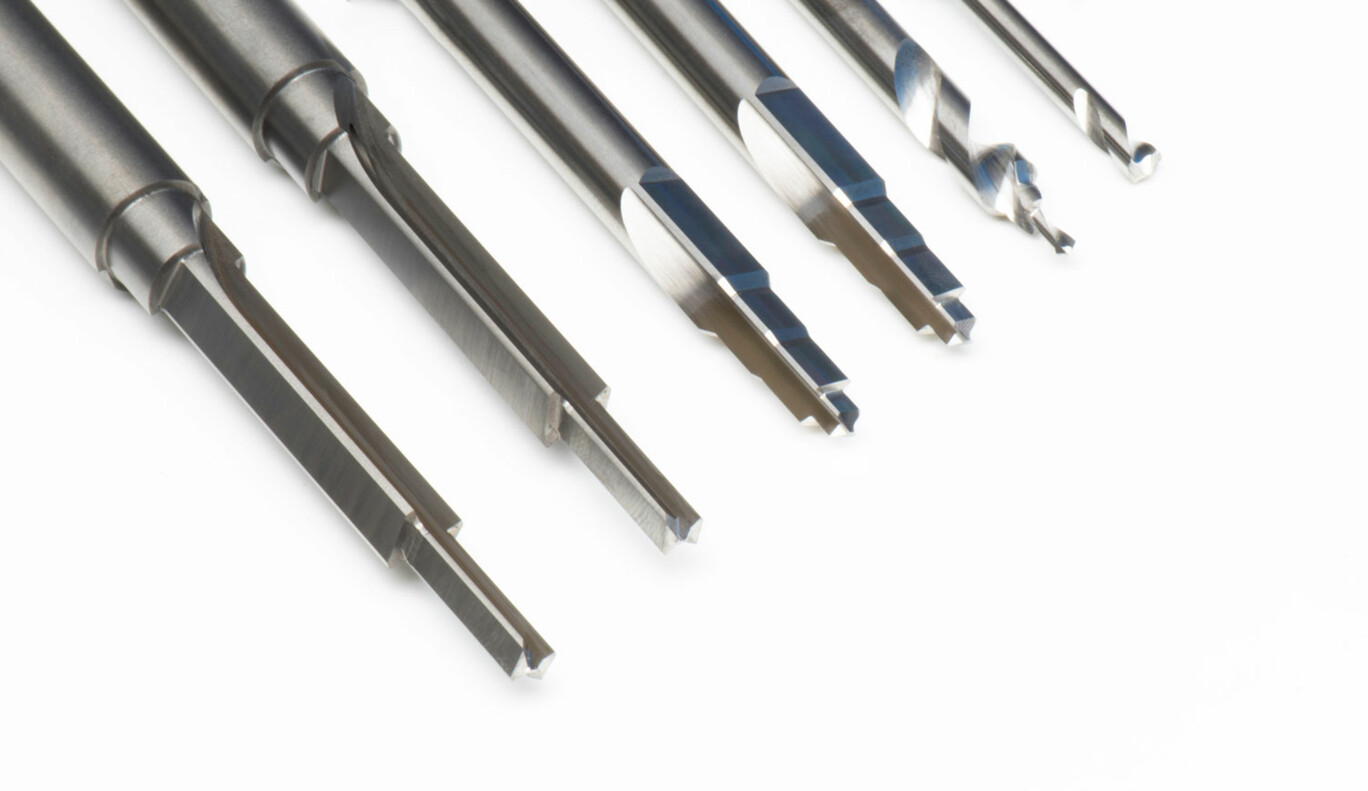

Stufenbohrer in der Serienfertigung

In der Metallbearbeitung stellen Übergänge und Senkungen bei Bohrungen eine besondere Herausforderung dar. Stufenbohrer übernehmen in der Fertigung von Grossserien zahlreiche Aufgaben, die über das einfache Bohren hinausgehen. Die Werkzeuge sind so konstruiert, dass sie die Bohrung und das präzise vorderseitige Entgraten, Fasen oder Senken in einem Arbeitsgang umsetzen können. Der grosse Vorteil dabei: Es ist kein Werkzeugwechsel notwendig und die Kombination spart Zeit und Aufwand. Stufenbohrer sind eine perfekte Lösung für eine Vielzahl von Anwendungen im Maschinenbau, wo eine hohe Präzision unabdingbar ist. So beispielsweise für Durchgangslöcher für Schrauben.

Vorteile von Stufenbohrern

  • Kombinieren von Bohren und vorderseitige Bohrungsbearbeitung
  • Erstellen von Bohrungen mit mehreren Stufen, Fasen oder Senkungen
  • Wegfall von Werkzeugwechseln: Zeiteinsparung
  • Hohe Wiederholbarkeit
  • Garant für Qualität und Präzision



Nachteile von Stufenbohrern

  • Rückseitige Bearbeitung nicht möglich
  • Hohe Anfangsinvestition
FAQ
Stufenbohrer und Alternativen in der Anwendung

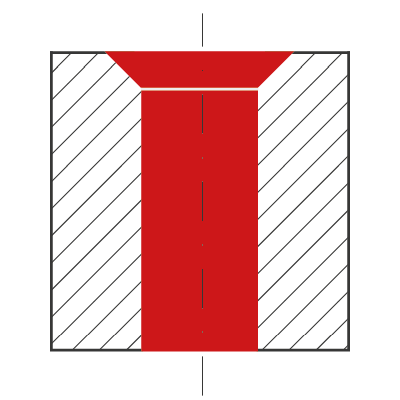

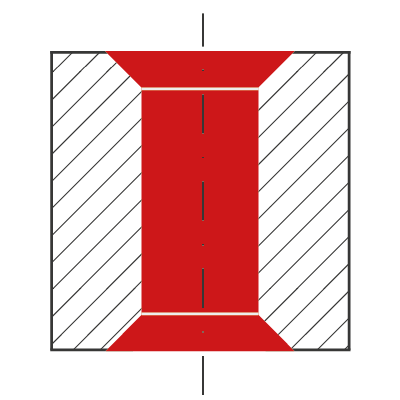

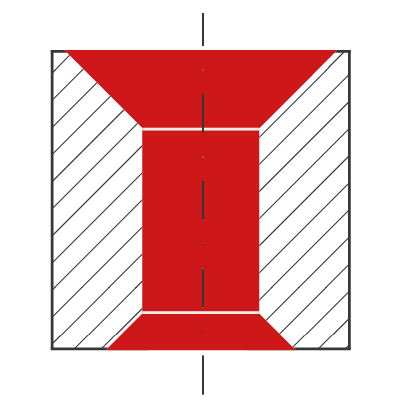

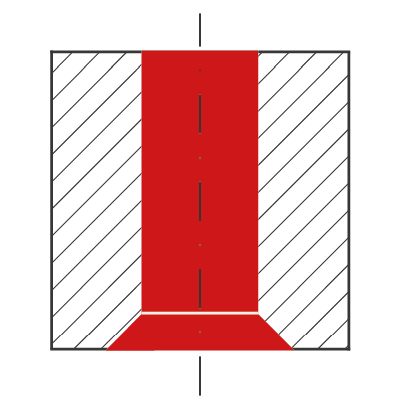

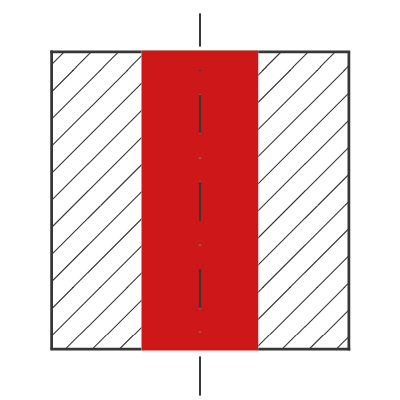

Je nach Werkstück und Funktion der Bohrung müssen die Bohrungskanten unterschiedlich bearbeitet werden. Nachfolgende Übersicht zeigt verschiedenen Situationen, die Möglichkeiten von Stufenbohrern und alternativen Verfahren auf. Wichtig zu wissen ist, dass diese Lösungen vor allem bei Grossserien resp. der Serienfertigung relevant sind.

Bohrung_Bearbeitung_Stufenbohrer

Zusammenfassung

Zusammenfassend lässt sich sagen, dass Stufenbohrer insbesondere aufgrund ihrer Effizienz und Individualisierbarkeit ein wichtiges Werkzeug in der Metallverarbeitung sind. Sie können die Qualität und Produktivität massgeblich verbessern. Stufenbohrer bieten für die Bearbeitung von äusseren Bohrungskanten zahlreiche Möglichkeiten. Für die Auswahl des richtigen Werkzeugs ist es empfehlenswert, einen Spezialisten wie HEULE Precision Tools zu kontaktieren.
