Werkzeuglösungen von HEULE

Alle Innovationen von HEULE haben die Wirtschaftlichkeit des Kunden im Fokus. Wir bieten Standardwerkzeuge und Individualentwicklungen für mehrere Anwendungsbereiche.

Tool Selector
Entgraten
1 2 3 4 5 6 7

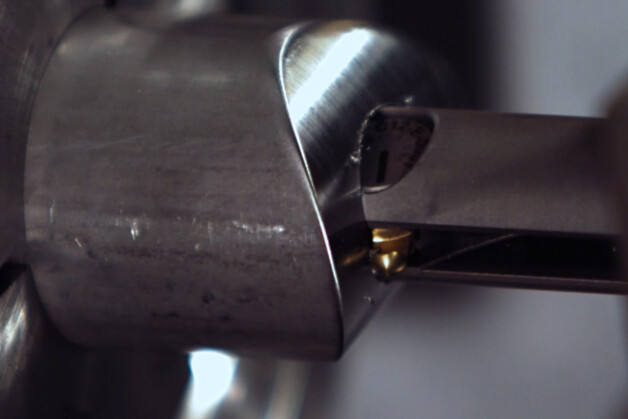

Entgraten

Für hohe Wirtschaftlichkeit und Zuverlässigkeit

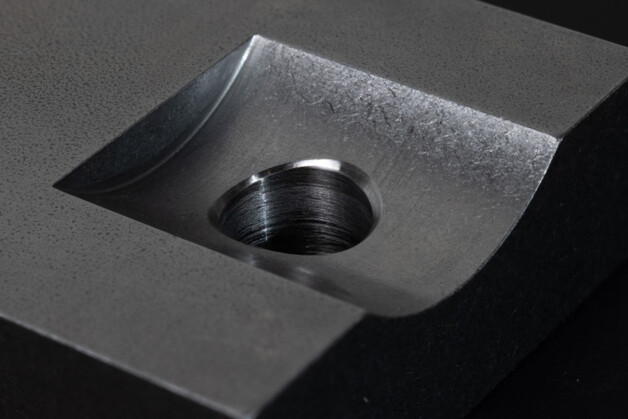

Die HEULE Entgratwerkzeuge entgraten ebene und unebene Bohrungskanten vor- und rückwärts in einem Arbeitsgang, ohne dass das Werkstück gewendet oder die Spindel gestoppt werden muss. Sie sind universell im manuellen wie auch im CNC-Betrieb einsetzbar

  • Radiusförmiges, gleichbleibendes Entgrat-Resultat dank definierter Schneide
  • Schräge Flächen bis 30°
  • Typische Entgratstärke von 0.2 – 1.4 mm
  • Einsetzbar ab Bohrdurchmesser 1.0 mm bis beliebig gross
  • Für Aluminium bis Nickel-Legierungen verwendbar / beschichtete Hartmetallmesser
  • Einfacher Werkzeugaufbau und Funktionsprinzip für sicheres Handling
Mehr über Entgraten
entgratwerkzeug-cofa-icon

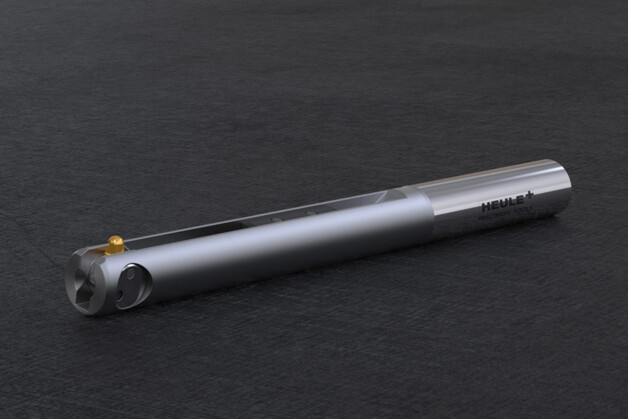

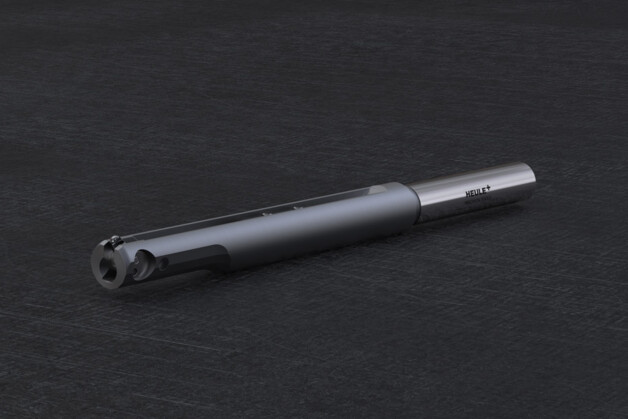

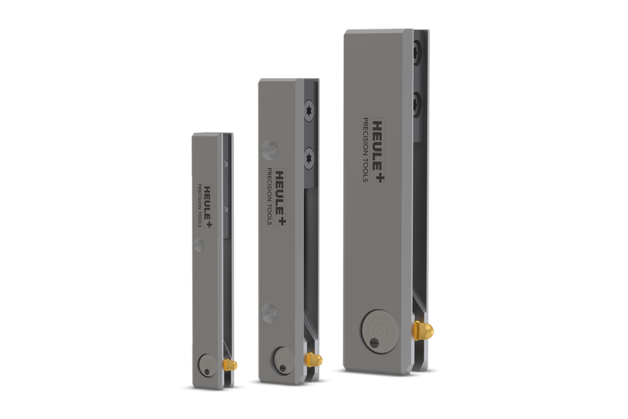

COFA

Ab Bohr-Ø 2.0 mm:

Entgraten vor- und rückwärts von ebenen und unebenen Bohrungen in einem Arbeitsgang

entgratwerkzeug-dl2-icon

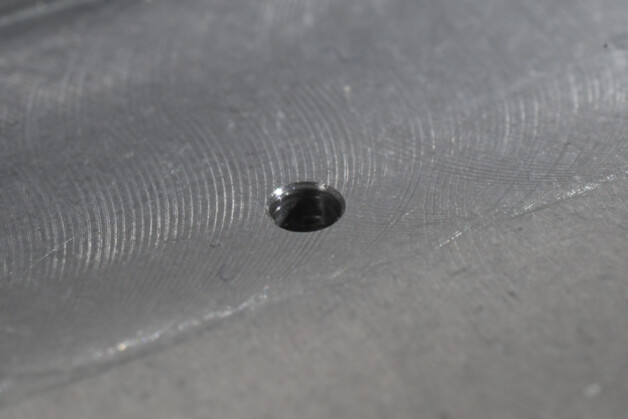

DL2

Bohr-Ø 1.0 mm bis Ø 2.1 mm: Entgraten vor- und rückwärts von ebenen und leicht unebenen Bohrungen in einem Arbeitsgang

DL2
entgraten-querbohrungen-x-bores-icon

X-BORES

Kundenspezifische Lösungen für die Entgratung von sich kreuzenden Bohrungen, sogenannten Querbohrungen

Lösungen für Ihre spezifische Anwendung

Ihre Anwendungssituation ist nicht abgebildet? Gerne beraten wir Sie und entwickeln eine auf Ihre Anwendung angepasste Lösung.

1 2 3 4
Fasen
1 2 3 4 5 6 7

Fasen

Höchste Kosteneffizienz und Prozesssicherheit

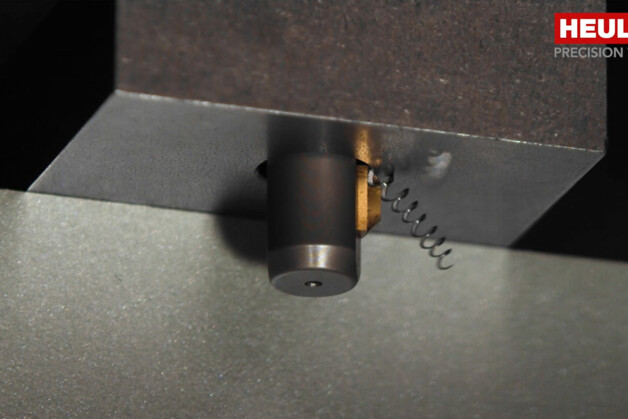

Die HEULE Faswerkzeuge befreien die Bohrungskanten vom Grat und versehen sie mit einer Fase. Dabei können sie die Vorder- und Rückseite der Bohrung in einem Arbeitsgang bearbeiten. Sie eigenen sich speziell für den CNC-Betrieb mit hohen Stückzahlen.

  • Kontrolliertes Fasen beider Bohrungskanten in einem Arbeitsgang
  • Einsatzbereit ohne Voreinstellungen (SNAP)
  • Geeignet für geriebene und fertige Bohrungen
  • Für alle Werkstoffe verwendbar / beschichtete Hartmetall-Messer
  • Einsetzbar ab Bohrdurchmesser 2.0 mm bis beliebig gross
Mehr über Fasen
faswerkzeug-snap-icon

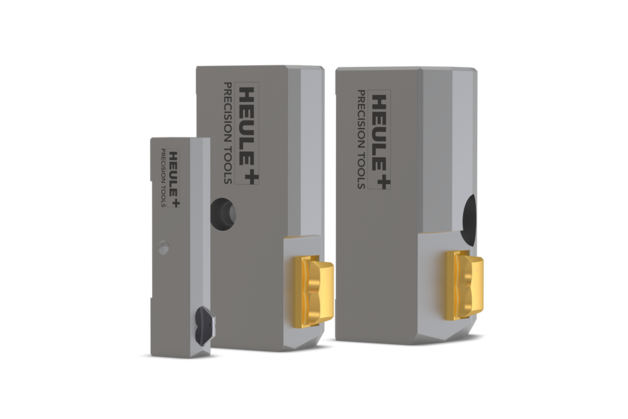

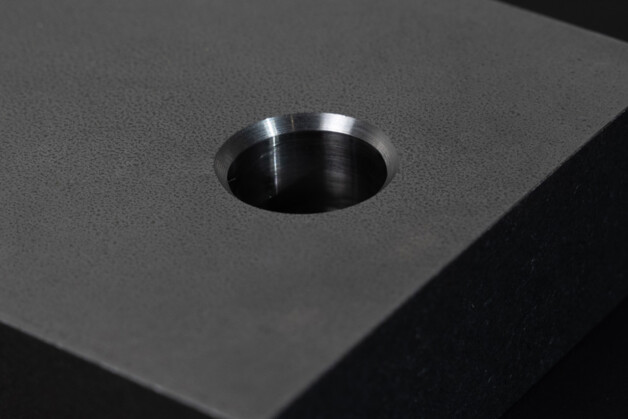

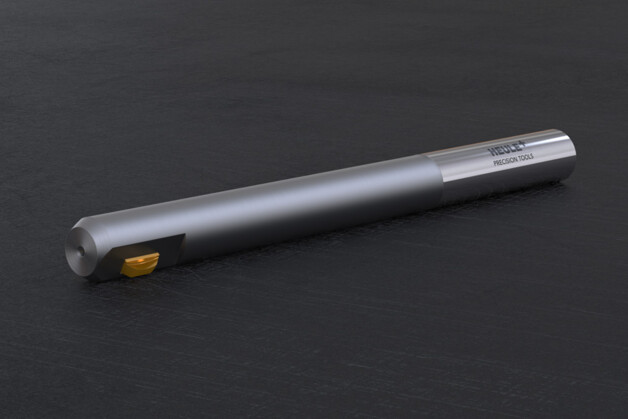

SNAP

Fasen vor- und rückwärts in einem Arbeitsgang

faswerkzeug-defa-icon

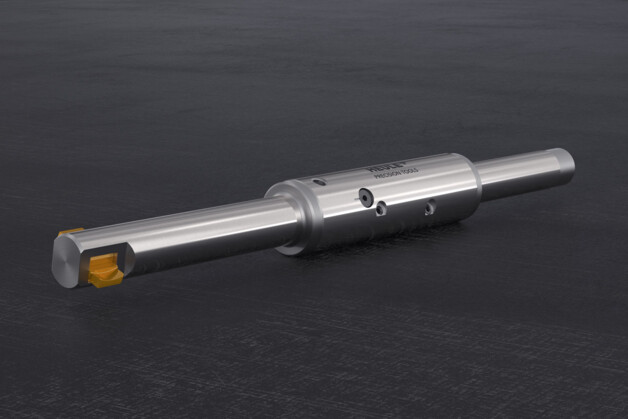

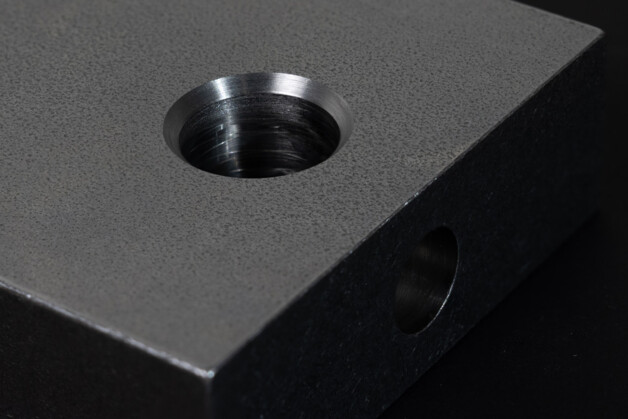

DEFA

Fasen vor- und rückwärts von unterbrochenen Bohrungen in einem Arbeitsgang – auch bei grosser Gratbildung

kegelsenken-ghk-icon

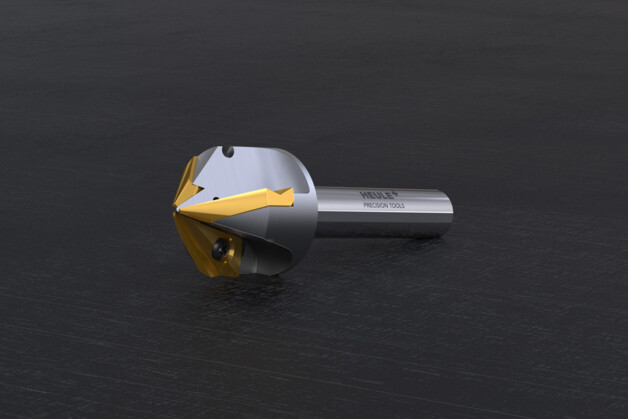

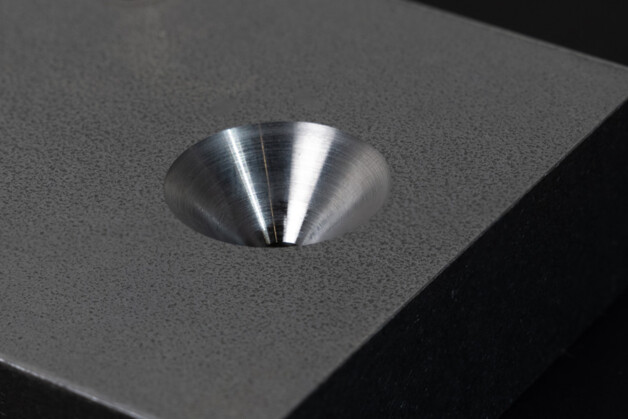

GH-K

Kegelsenken von Metall von Ø3 mm bis Ø45 mm

Lösungen für Ihre spezifische Anwendung

Ihre Anwendungssituation ist nicht abgebildet? Gerne beraten wir Sie und entwickeln eine auf Ihre Anwendung angepasste Lösung.

1 2 3 4
Senken
1 2 3 4 5

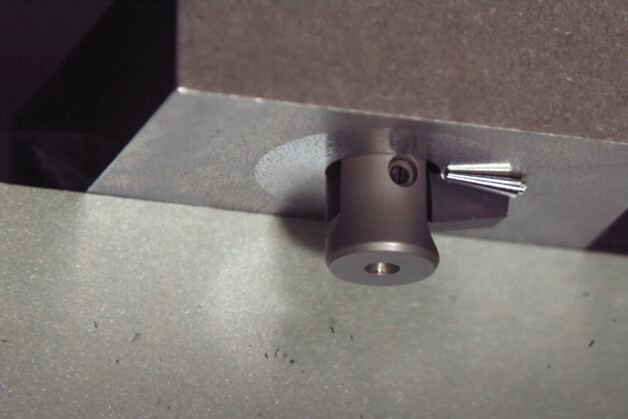

Senken

Für maximale Optimierung des Prozesses

Die HEULE Senkwerkzeuge bearbeiten die Bohrungsrückseiten ohne Wenden des Werkstücks. Diese können so maschinenfallend und ohne Umspannen oder manuelle Eingriffe sicher gefertigt werden.

  • Senkungen bis 2.3 x Bohrdurchmesser
  • Zylindrische Senkungen, Formsenken und Plansenken
  • Unterbrochener Schnitt möglich
  • Einfacher Werkzeugaufbau und sicheres Handling
  • Für alle Werkstoffe verwendbar / Hartmetall-Messer mit materialabhängiger Beschichtung
Mehr über Senken
plansenken-rückwärts-bsf

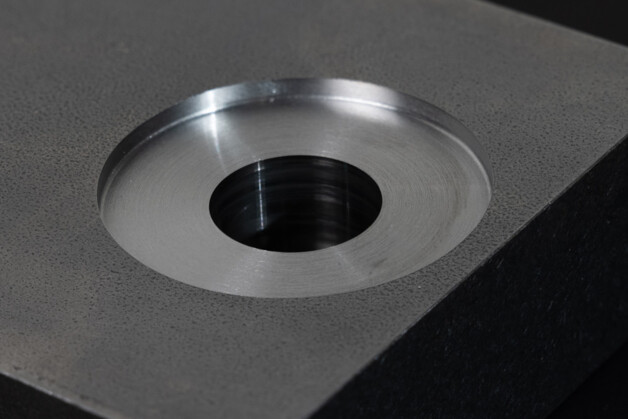

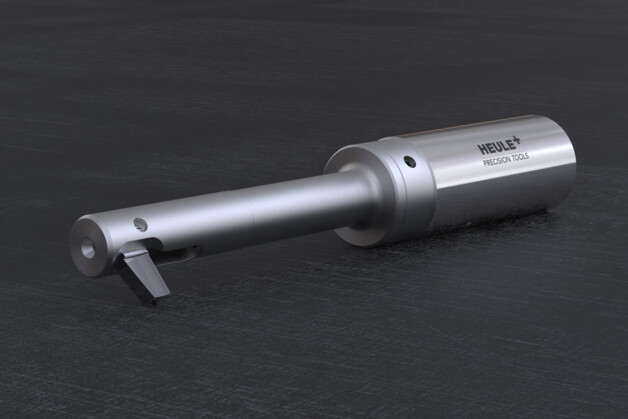

BSF

Plansenken rückwärts bis 2.3 x Bohr-Ø

BSF
senkwerkzeug-solo

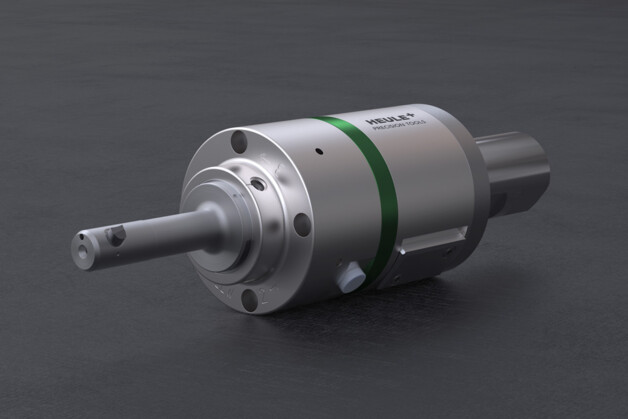

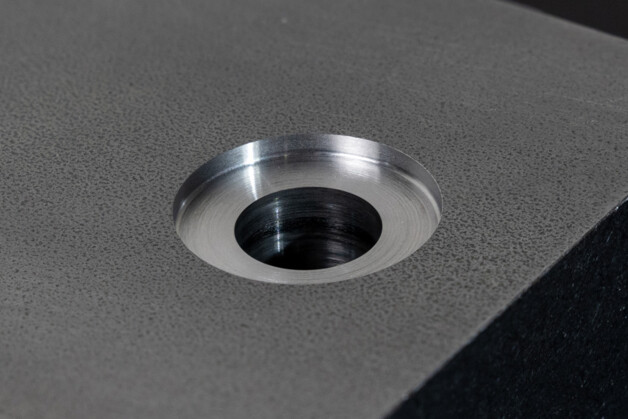

SOLO

Plan- und Formsenken vor- und rückwärts in einem Arbeitsgang – unterbrochener Schnitt möglich

Lösungen für Ihre spezifische Anwendung

Ihre Anwendungssituation ist nicht abgebildet? Gerne beraten wir Sie und entwickeln eine auf Ihre Anwendung angepasste Lösung.

1 2 3
Bohren+
1 2 3 4 5

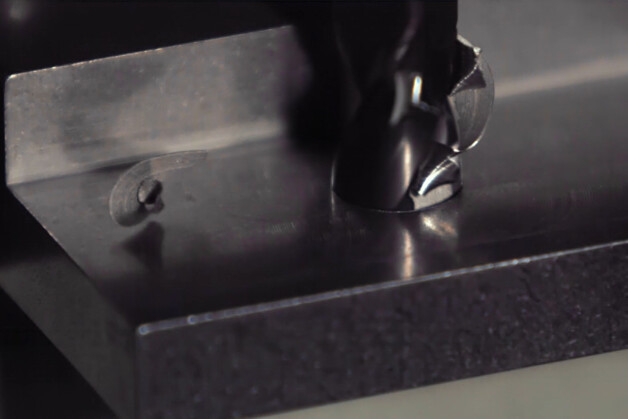

Bohren kombiniert

Hohe Wirtschaftlichkeit garantiert

Die Bohr-Kombiwerkzeuge von HEULE vereinfachen Produktionsprozesse durch die Kombination von Bohren mit Entgraten, Fasen oder Senken. Alternativ bietet die Module Line die Möglichkeit, die Zusatzfunktion in einen bestehenden Bohrkörper zu integrieren.

  • Ausführung mehrerer Arbeitsschritte in einem Arbeitsgang – bis zu 3 Funktionen in einem Bohr-Kombi-Werkzeug
  • Anwendungsspezifische Werkzeuge für unterschiedliche Anforderungen
  • Kurze Rüst- und Nebenzeiten dank einfachem Handling
Mehr über Bohren kombiniert
bohren-fasen-werkzeug-icon

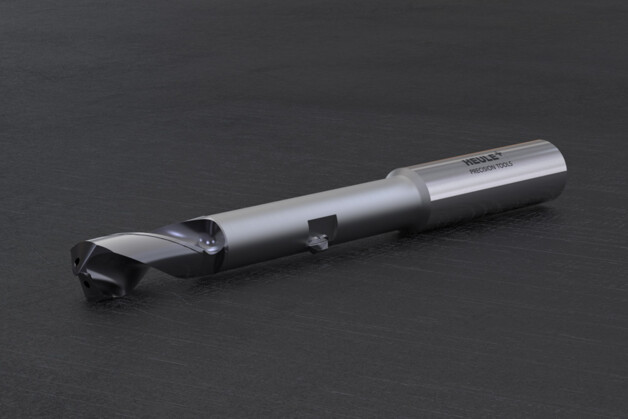

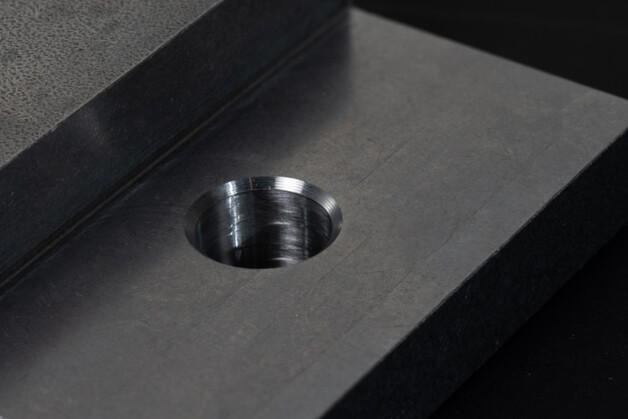

VEX

Bohren kombiniert mit Fasen vor- und rückwärts in einem Arbeitsgang im Ø-Bereich 5.0 bis 11.5 mm

VEX
VEX_2500px_transparent

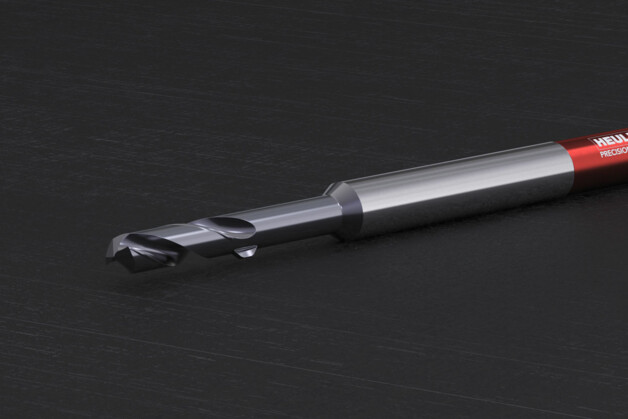

DCC

VHM-Bohrer kombiniert mit Fasen vor- und rückwärts in einem Arbeitsgang im Ø-Bereich 4.0 bis 10.0 mm

DCC
VEX_2500px_transparent

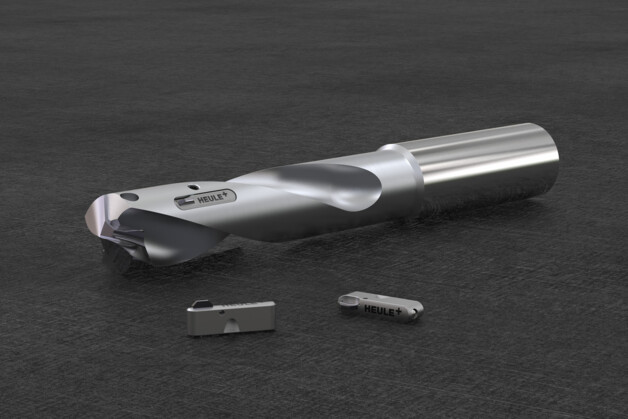

Module Line

Ihr Bohrkörper kombiniert mit unserem Fasmodul zur gleichzeitigen Bearbeitung ab Bohr-Ø 18.0 mm

Lösungen für Ihre spezifische Anwendung

Ihre Anwendungssituation ist nicht abgebildet? Gerne beraten wir Sie und entwickeln eine auf Ihre Anwendung angepasste Lösung.

1 2 3 4
