GH-K | Kegelsenker, ratterfrei Senken in Metall

Sortiment

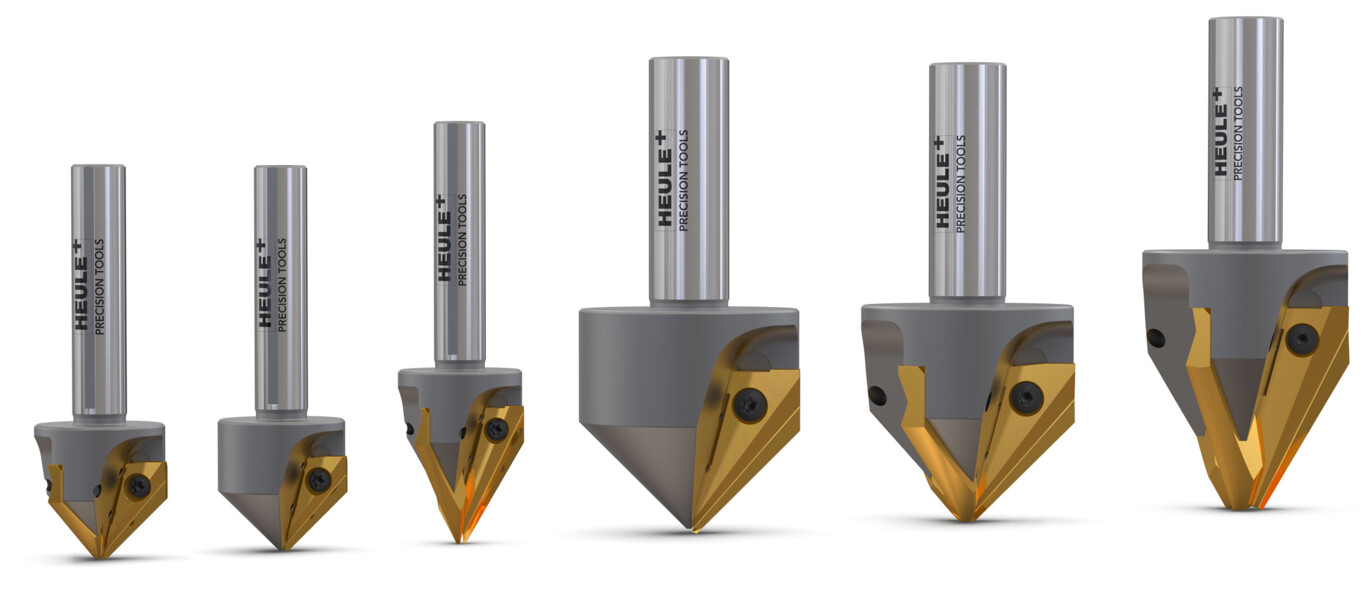

Das Sortiment besteht aus zwei Typen: einem Senker mit drei Schneiden und einem Senker mit nur einer Schneide. Die beiden Modelle gibt es wiederum in zwei Ausführungen mit einem Senkbereich von Ø3.0 – Ø25.0 mm und einer weiteren mit Ø4.0 – Ø45.0 mm. Die Kegelsenker von HEULE sind mit den Senkwinkeln 60° und 90° verfügbar. So kann je nach Anwendung am Werkstück aus Metall der passende Senker gewählt werden.

Typ	Senkwinkel	Min. Bohrdurchmesser	Max. Senkdurchmesser
GH-K 25	90°	Ø3 mm	Ø25 mm
GH-K 25	60°	Ø3 mm	Ø25 mm
GH-K 45	90°	Ø4 mm	Ø45 mm
GH-K 45	60°	Ø9 mm	Ø45 mm

Sofern bei Ihrer Anwendungssituation keine Werkzeuglösung aus der Standardpalette möglich ist, kommen unsere Werkzeugentwickler zum Einsatz. So entsteht eine auf Ihre Anwendung abgestimmte Lösung.

mehr über Individualentwicklungen

Konstruktion

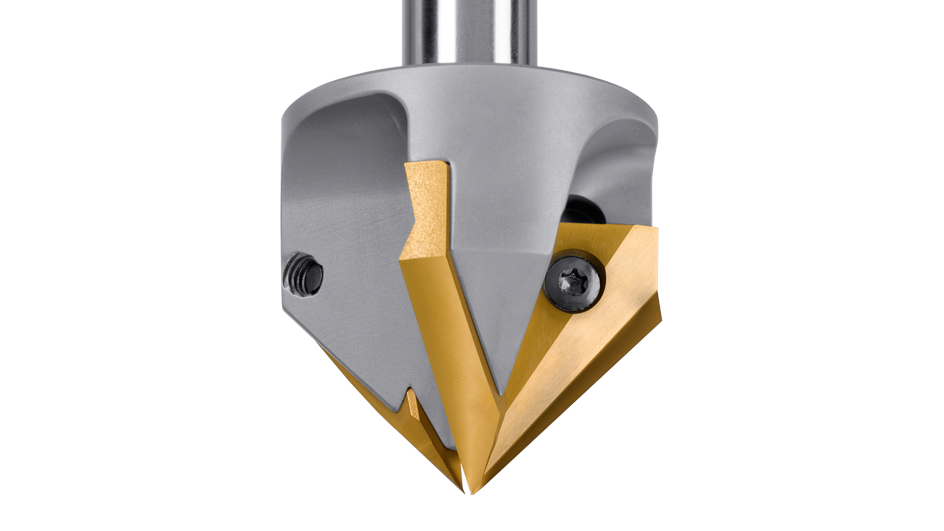

Das GH-K besitzt einen Werkzeuggrundkörper aus legiertem Vergütungsstahl und integrierter Innenkühlung. Die Messer sind aus Hartmetall mit Beschichtung und können ausgewechselt und auch nachgeschärft werden. Diese Schneiden reichen bis in die Spitze des Senkers, was einen grossen Senkbereich ermöglicht.

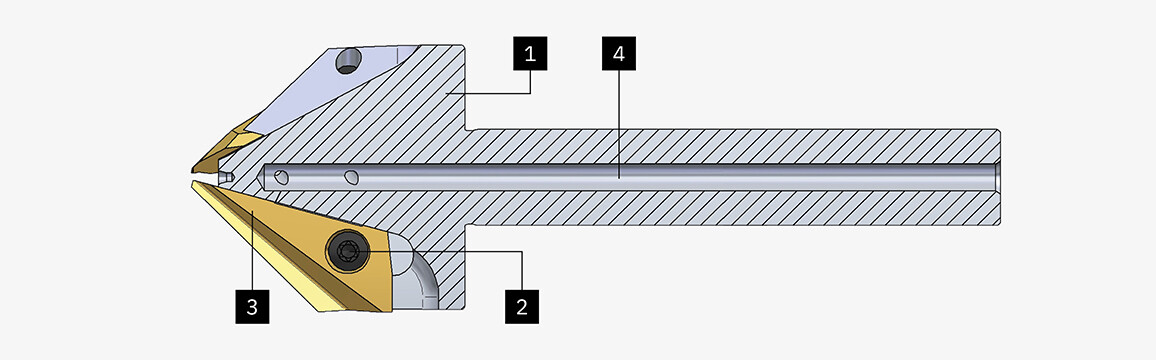

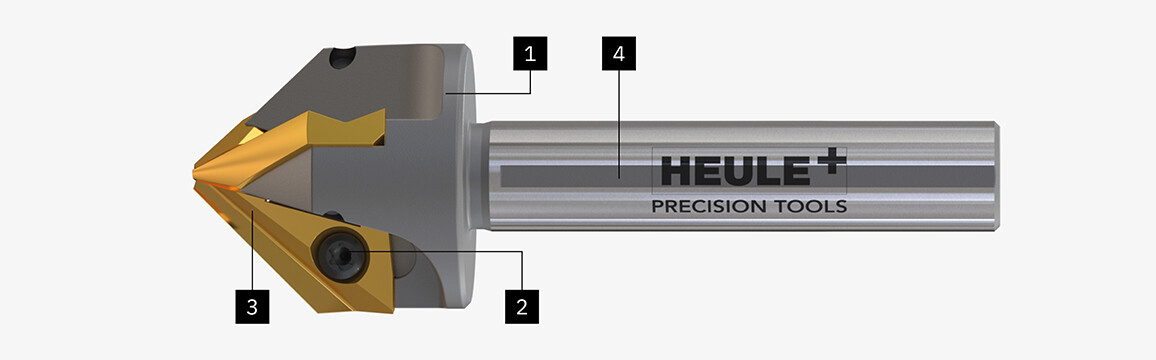

Werkzeugaufbau

Grundkörper
Torxschraube
Messer
Innenkühlung

Arbeitsweise

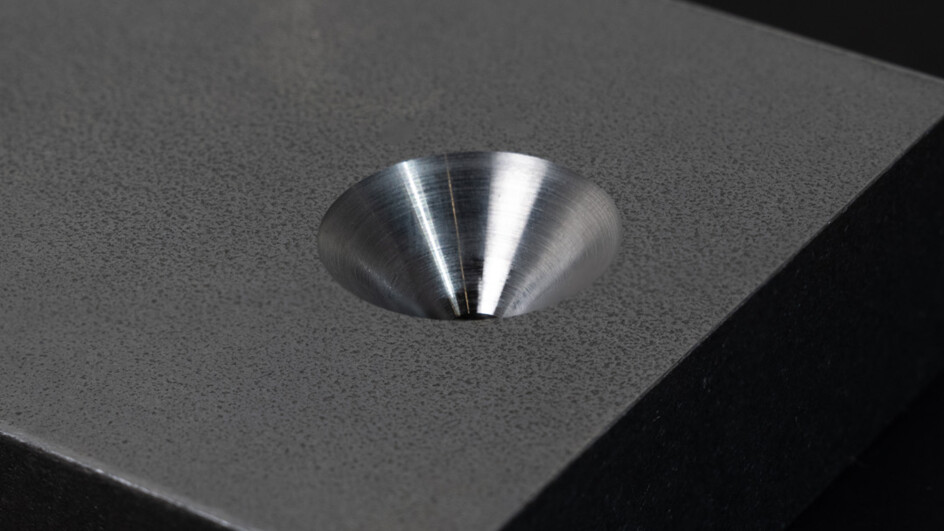

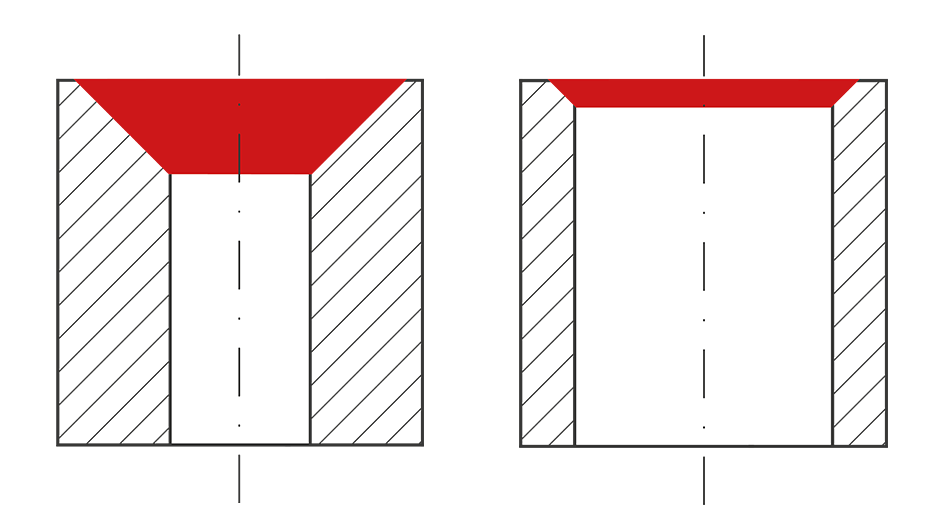

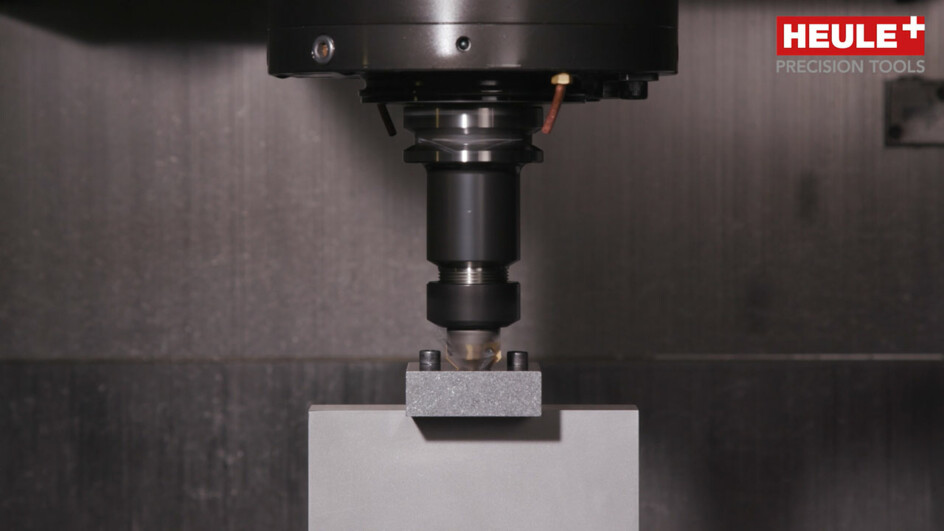

Der Kegelsenker von HEULE ermöglicht das ratterfreie Kegelsenken und Zirkularfräsen. Dabei bringt das Werkzeug das Kühlmittel über eine innere Zufuhr direkt auf die Schneide. Die drei Schneiden aus Hartmetall wie auch die drei Plattensitze im Grundkörper des Werkzeugs sind in sehr engen Toleranzen gefertigt. Dadurch können unter Einsatz von hohen Schnittwerten ratterfreie Senkungen an Bohrungen und Schrägen bei Werkstückkanten optimal erzeugt werden.

Downloads

Wollen Sie mehr über den Kegelsenker erfahren? Besuchen Sie unseren Downloadbereich für detaillierte Informationen, Videos oder Bedienungsanleitungen.

zum Media- & Downloadcenter
