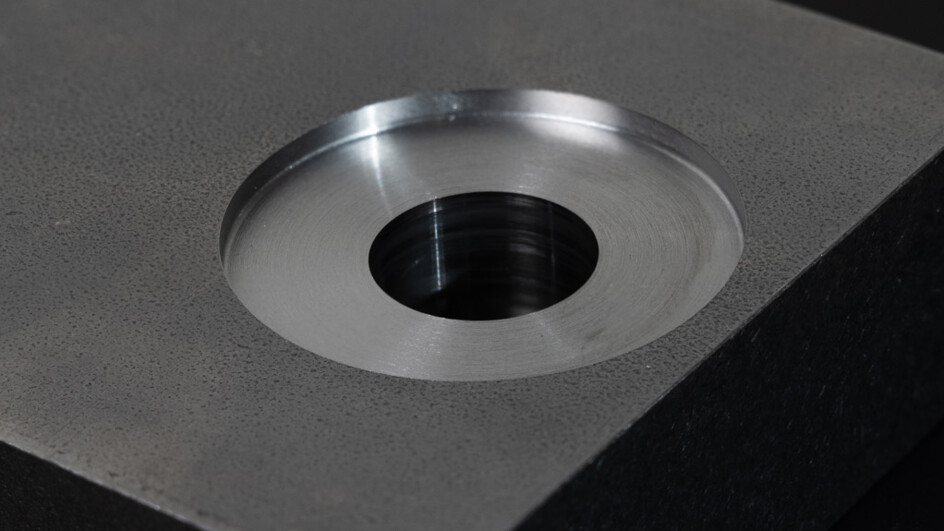

BSF | Mecanizado en superficie plana | HEULE

BSF Sortiment mit verschiedenen Aktivierungsarten

Gama

La gama estándar incluye avellanadores hacia atrás para su uso en la gama de diámetros de orificios de 6,5 mm a 21 mm en tramos de 0,5 mm. El mecanizado asciende a un máximo de 2,3 veces el diámetro del orificio. Las herramientas se pueden activar por presión del refrigerante interno (mín. 20 bar, máx. 50 bar), por presión del aire (mín. 5 bar) o por anillo de activación manual.

Gama de diámetros de orificios	Gama de avellanados	Serie
6,5 mm hasta 7,0 mm	9,5 mm hasta 16,5 mm	Serie A
7,5 mm hasta 8,5 mm	11,0 mm hasta 20,0 mm	Serie B
9,0 mm hasta 10,0 mm	13,5 mm hasta 23,0 mm	Serie C
10,5 mm hasta 11,5 mm	15,5 mm hasta 26,5 mm	Serie D
12,0 mm hasta 14,0 mm	18,0 mm hasta 32,5 mm	Serie E
14,5 mm hasta 17,0 mm	21,5 mm hasta 39,5 mm	Serie F
17,5 mm hasta 21,0 mm	26,0 mm hasta 49,0 mm	Serie G

Si su aplicación no permite una solución de nuestras herramientas de la gama estándar, entran en juego nuestros desarrolladores de herramientas. Así se crea una solución a medida para su aplicación.

Más información sobre desarrollos a medida

Desarrollo

BSF está especialmente diseñado para funcionar automáticamente y está listo para su uso inmediato. No requiere un brazo de torsión ni un accionador. El sencillo diseño del avellanador hacia atrás permite sustituir las piezas y la cuchilla rápidamente. Las cuchillas de metal duro están recubiertas y hay disponibles incrementos de 0,5 mm en la gama estándar. La geometría de la herramienta, especialmente desarrollada, garantiza que las virutas del mecanizado y la suciedad se eliminen eficientemente de la ventana de la hoja.

En función del entorno de la máquina y de los requisitos de la aplicación, puede elegir entre la activación por presión del refrigerante interno, por presión del aire o por anillo de activación manual. El diseño modular permite la reconfiguración dentro de la gama estándar. Las herramientas existentes se pueden adaptar según la necesidad.

BSF

BSF Air

BSF Manual

Concepto de herramienta

Cuchilla
Pasador
Bulón de control
Orificio de alivio / Refrigeración interna
Carcasa de cuchilla
Tornillo de sujeción
Muelle
Tornillo de fijación para pistones
Pistones
Mango

BSF | Cambio de cuchilla

Concepto de herramienta

Cuchilla
Pasador
Bulón de control
Orificio de alivio/refrigeración interna
Carcasa de cuchilla
Tornillo de sujeción
Muelle
Tornillo de fijación para pistones
Mango
Cilindro de aire
Pistón de aire

BSF | Cambio de cuchilla

Concepto de herramienta

Cuchilla
Pasador
Bulón de control
Carcasa de la cuchilla
Muelle
Anillo de activación
Pistón
Pasador de bloqueo
Mango
Muelle de activación

BSF | Cambio de cuchilla

BSF Manual | Vídeo del producto

Descripción de los pasos del proceso

La herramienta se desplaza rápidamente delante del orificio. Al activar la refrigeración interior, la cuchilla se dobla presionando el bulón de control. De manera alternativa, la cuchilla puede activarse con aire o girando el anillo de activación manual. En estas condiciones, la herramienta se desplaza a través del orificio. A continuación, la cuchilla se pliega hacia el exterior desconectando la refrigeración interna y activando la rotación del husillo. En el avance por vuelta se aplica el avellanado a la parte posterior del orificio. Cuando la cuchilla vuelve a cortar, la refrigeración interna se reactiva.

Cuando la herramienta ha alcanzado la profundidad de avellanado deseada, la refrigeración interna cesa. A continuación, se separa del avellanado y el husillo se detiene. La activación del sistema de refrigeración interno hace que la cuchilla se retraiga de nuevo para que pueda salir del orificio rápidamente con la refrigeración interna activada (si está disponible).

Descargas

¿Desea saber más sobre la tecnología BSF? Visite nuestra área de descargas para obtener información detallada, vídeos o instrucciones de uso.

BSF | Información de programación

pdf ・ 172,7 KB

Ir al punto multimedia y de descargas

¿Cómo funciona el mecanizado hacia atrás?

Lo enseñamos en nuestro Online Seminar de 20 minutos «MECANIZADO hacia atrás hasta 2,3 x Ø de perforación». Haga clic en el siguiente enlace y eche un vistazo.

Ir al Online Seminar

Webseite_Vorschau_Anwendungen_nur Bild15

1 / 3

Componente de helicóptero | La producción de la máquina garantiza una ganancia de tiempo y calidad.

Más información sobre componente de helicóptero Todos los ejemplos de aplicaciones

1 / 3

Conector de línea de alta tensión | Evitar volver a sujetar mediante mecanizados hacia atrás en superficie plana: El cliente puede producir el lote completo de 500 piezas sin interrupciones ni cambiar la cuchilla.

Más información sobre conector de línea de alta tensión Todos los ejemplos de aplicaciones

Webseite_Vorschau_Anwendungen_nur Bild21

1 / 3

Caja de cambios | Ahorro de costes gracias al tiempo de los ciclos y a una mayor seguridad en el proceso.

Más información sobre caja de cambios Todos los ejemplos de aplicaciones
