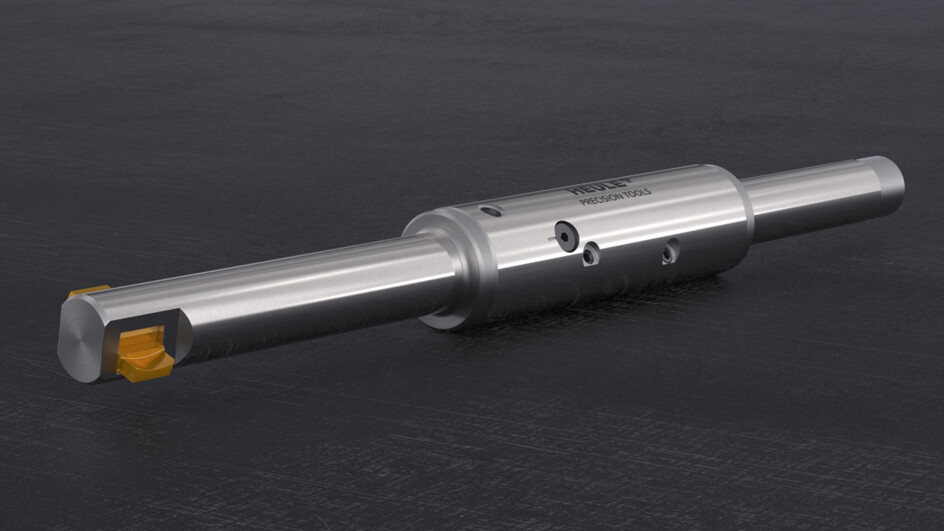

DEFA | Smussatura definita | Utensile di smussatura

Gamma prodotti

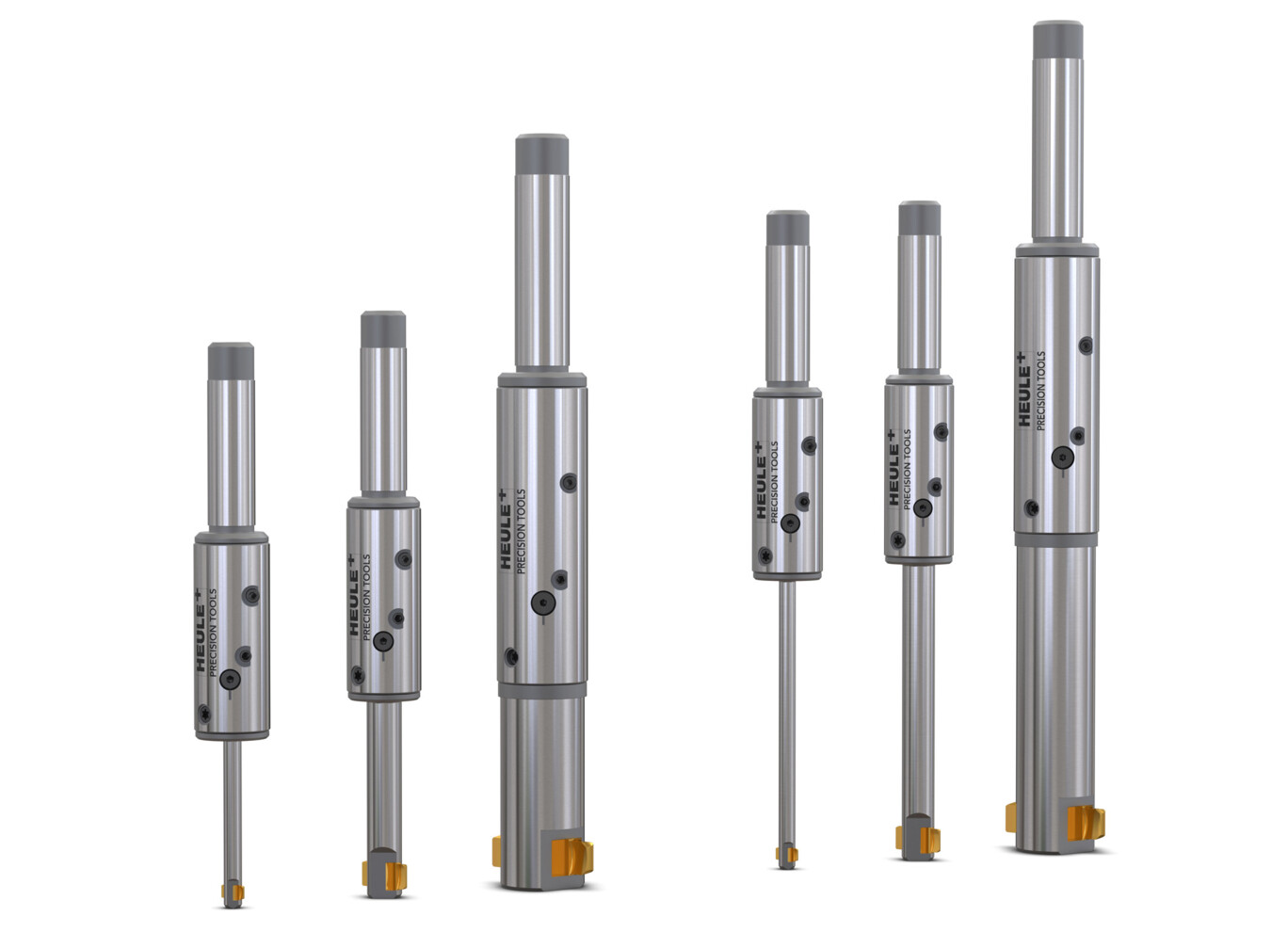

La gamma prodotti DEFA è composta da tre serie di utensili. All’interno di queste serie ci sono diverse gradazioni di diametro che coprono una determinata area del diametro foro. Anche la capacità di smussatura è variabile e regolabile in continuo direttamente sull’utensile, a seconda della dimensione del foro da 0,1 a max 2,0 mm.

Foro	Capacità di smussatura	Serie di utensile
Ø4,0-Ø6,6 mm	0,1-0,6 mm	DEFA 4-6
Ø6,0-Ø10,1 mm	0,1-0,85 mm	DEFA 6-10
Ø9,0-Ø23,9 mm	0,1-2,0 mm	DEFA 9-24

Se la vostra applicazione non consente una soluzione di utensili della gamma standard, entrano in gioco i nostri sviluppatori di utensili. In questo modo si crea una soluzione su misura per la vostra applicazione.

maggiori informazioni su Sviluppi individuali

Costruzione

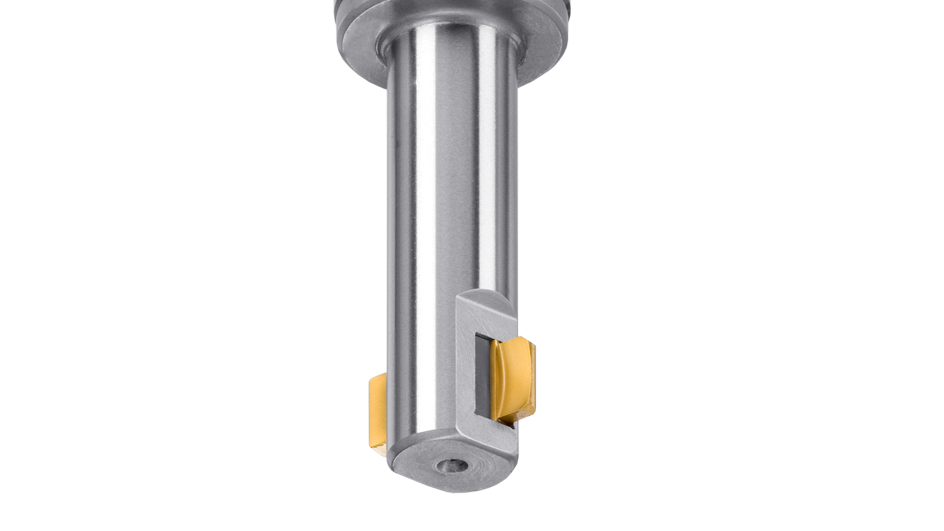

L’utensile di smussatura DEFA è caratterizzato da due lame intercambiabili in metallo duro con una speciale geometria del tagliente. Le due lame di smussatura vengono mantenute mobili da un’unità controllo lama sotto pressione elastica. Questa pressione e la conseguente forza della lama possono essere regolate in base al materiale da lavorare.

Le due lame di smussatura sono collegate rigidamente tra loro, il che consente anche la lavorazione di fori con scanalature longitudinali o fori intersecati. Ruotando la vite di regolazione si regola il diametro di smussatura in modo sincrono e continuo.

Concezione utensile

Lama
Alloggiamento lama
Unità controllo lama
Molla
Vite di fissaggio
Elemento di serraggio
Corpo utensile
Vite di fissaggio
Eccentrico
Vite di regolazione
Vite di serraggio
Codolo

DEFA | Cambio lama

DEFA | Regolazione della dimensione dello smusso e della forza della lama

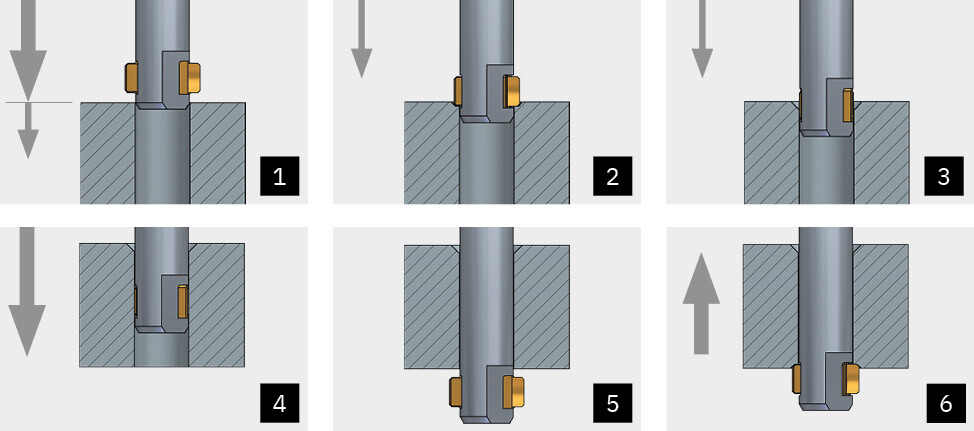

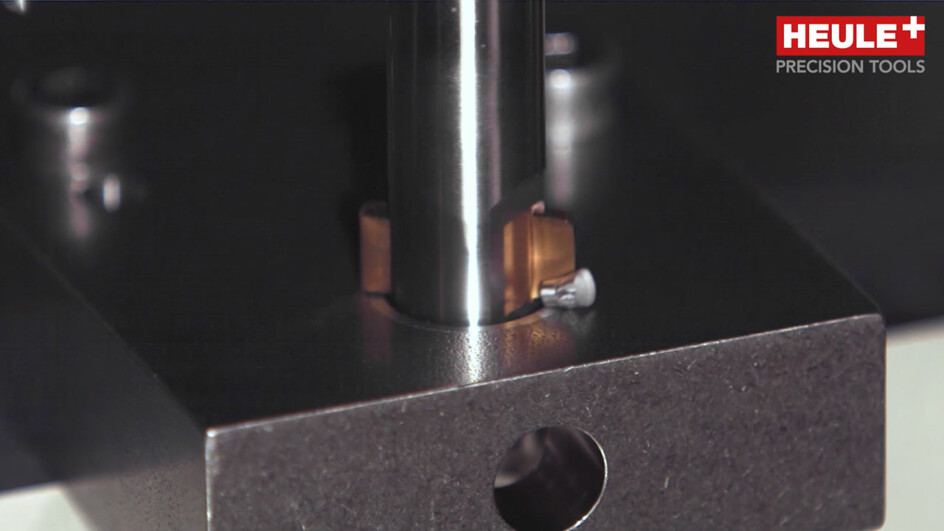

Descrizione fasi processo

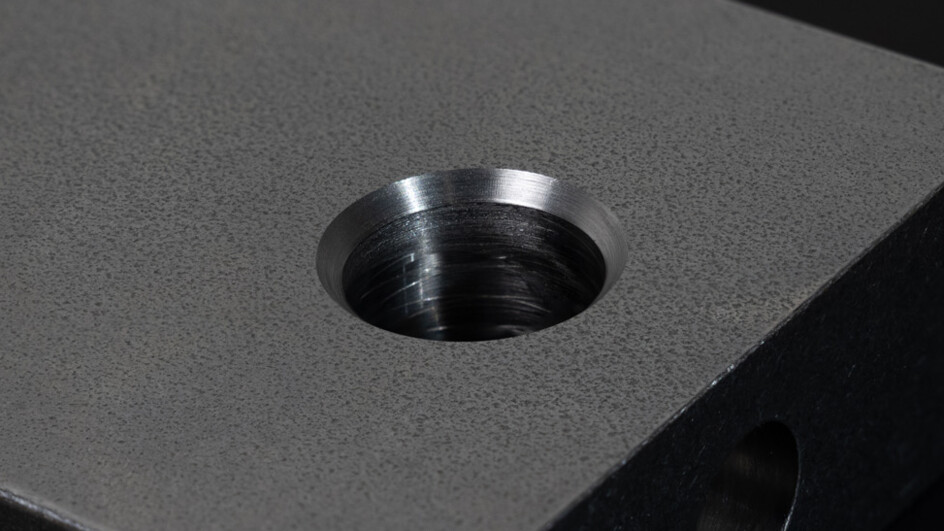

Senza ruotare il pezzo o arrestare il mandrino, DEFA libera i due bordi del foro dalla bava e li smussa con un diametro esatto. La lavorazione di smussatura avviene dallo stesso lato della precedente lavorazione di foratura. Le lame rimuovono prima la bava presente sul foro. Non appena le lame incontrano la superficie del pezzo, una superficie di controllo inclinata e non tagliente sulle lame controlla il taglio dello smusso e l’inserimento delle lame nel corpo utensile.

Successivamente l’utensile di smussatura passa attraverso il foro con il mandrino rotante. Grazie alla superficie convessa della lama, DEFA scorre nel foro senza danneggiarlo. All’uscita dal foro, le lame tornano nella posizione iniziale. In avanzamento di lavoro in tirata viene ora sbavato e smussato il bordo posteriore.
