BSF | 안정적인 공구 | 카운터 싱킹

BSF Sortiment mit verschiedenen Aktivierungsarten

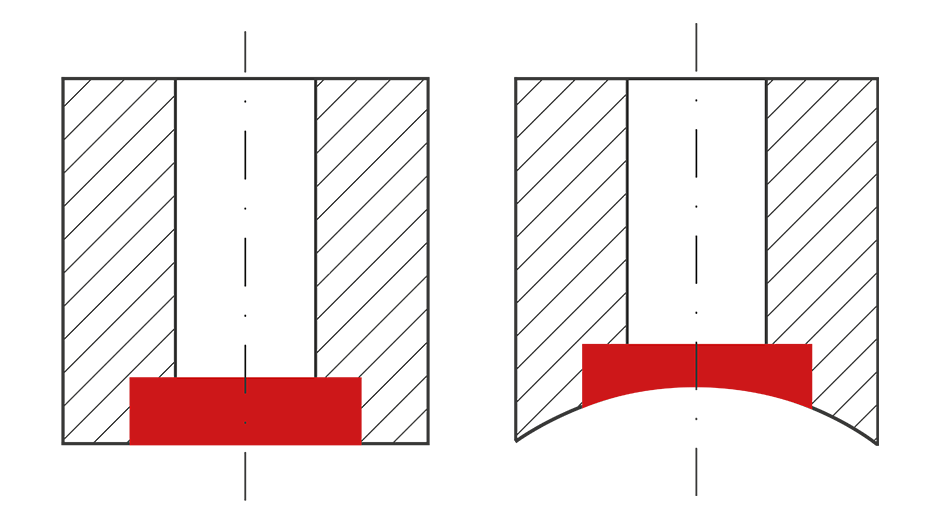

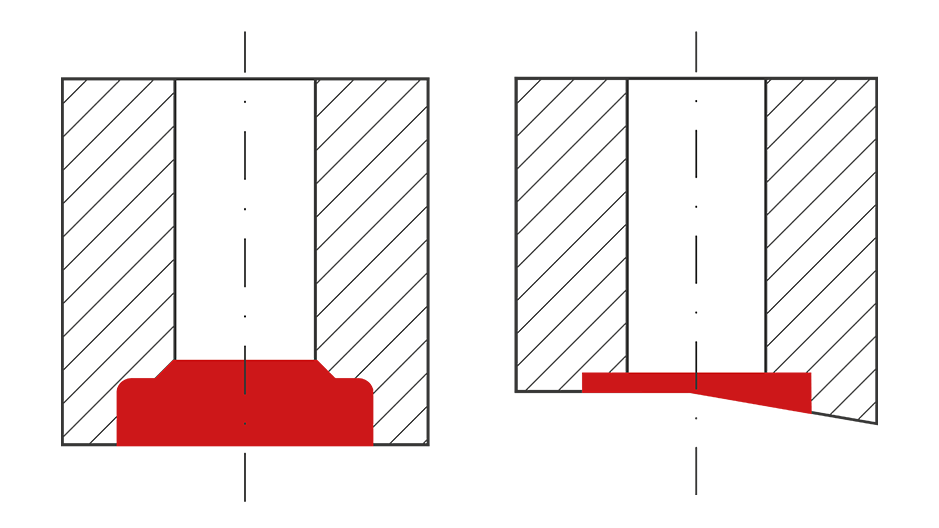

범위

표준 범위는 6.5 mm~21 mm(0.5 mm씩 증분) 보어경 사용을 위한 백 카운터 보링 공구로 구성되어 있습니다. 최대 카운터 보어경은 보어경의 2.3배입니다. 공구는 내부 절삭유 압력 혹은 압축 공기 모두로 활성화될 수 있습니다.

보어경 범위	카운터 보어경	시리즈
6.5 mm~7.0 mm	9.5 mm~16.5 mm	A 시리즈
7.5 mm~8.5 mm	11.0 mm~20.0 mm	B 시리즈
9.0 mm~10.0 mm	13.5 mm~23.0 mm	C 시리즈
10.5 mm~11.5 mm	15.5 mm~26.5 mm	D 시리즈
12.0 mm~14.0 mm	18.0 mm~32.5 mm	E 시리즈
14.5 mm~17.0 mm	21.5 mm~39.5 mm	F 시리즈
17.5 mm~21.0 mm	26.0 mm~49.0 mm	G 시리즈

적용 가능한 표준 공구 솔루션이 없는 경우, HEULE는 공정 세부 분석을 통해 맞춤형 솔루션을 개발할 수 있습니다.

맞춤형 개발에 대해 자세히 알아보기

구성

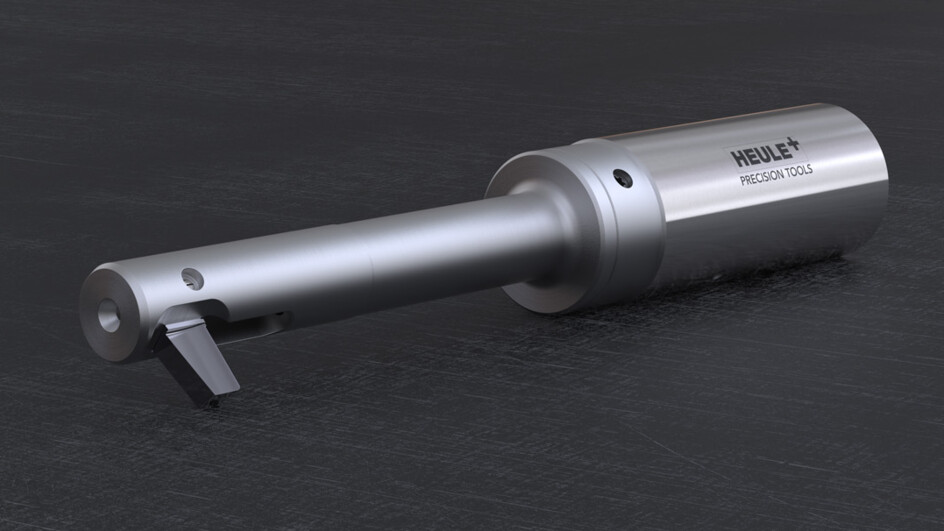

BSF공구는 자동생산을 위해 특별하게 고안되었으며 즉시 사용이 가능한 공구 입니다. 토크 암이나 기계 적응이 필요하지 않습니다. 백 카운터 보링 공구의 단순한 설계는 개별 부품 및 블레이드의 빠른 교체를 가능하게 합니다. 표준 범위 카바이드 블레이드는 코팅되어 있으며 0.5 mm 증분식으로 이용 가능합니다. 특수 설계된 공구의 기하학적 구조는 부스러기나 먼지가 카운터 보링 중 블레이드 날에서 안정적으로 씻겨 내려가게 합니다.

장비 환경 및 어플리케이션 요구 사항에 따라 내부 절삭유 압력, 공기압 또는 수동 링 중에서 블레이드 동작 유형을 선택할 수 있습니다. 모듈식 디자인은 표준 범위 내에서 개조가 가능합니다. 필요한 경우 기존 공구를 개조할 수 있습니다.

BSF

BSF 에어

BSF Manual

공구의 개념

블레이드
분리용 핀
조절 볼트
릴리프 보어 / 내부 절삭유
블레이드 하우징
클램핑 스크류
압력 스프링
피스톤 안전을 위한 멈춤 스크류
피스톤
샤프트

BSF | Blade Change

공구의 개념

블레이드
분리용 핀
조절 볼트
릴리프 보어 / 내부 절삭유
블레이드 하우징
클램핑 스크류
압력 스프링
피스톤 안전을 위한 멈춤 스크류
샤프트
공압 실린더
공압 피스톤

BSF | Blade Change

공구의 개념

블레이드
스플릿 핏
컨트롤 볼트
블레이드 하우징
압력 스프링
활성화 링
피스톤
락킹 핀
샹크
활성화 스프링

BSF | Blade Change

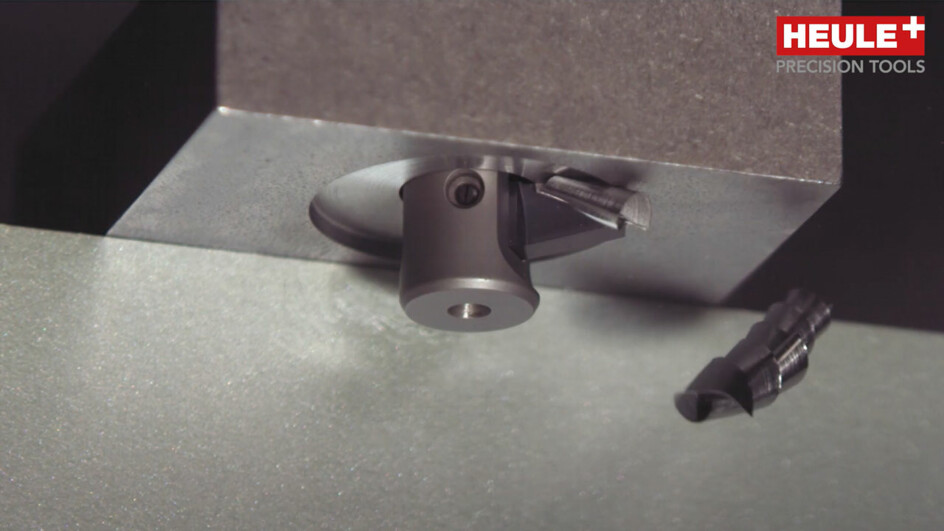

BSF Manual | 제품 영상

공정 순서 설명

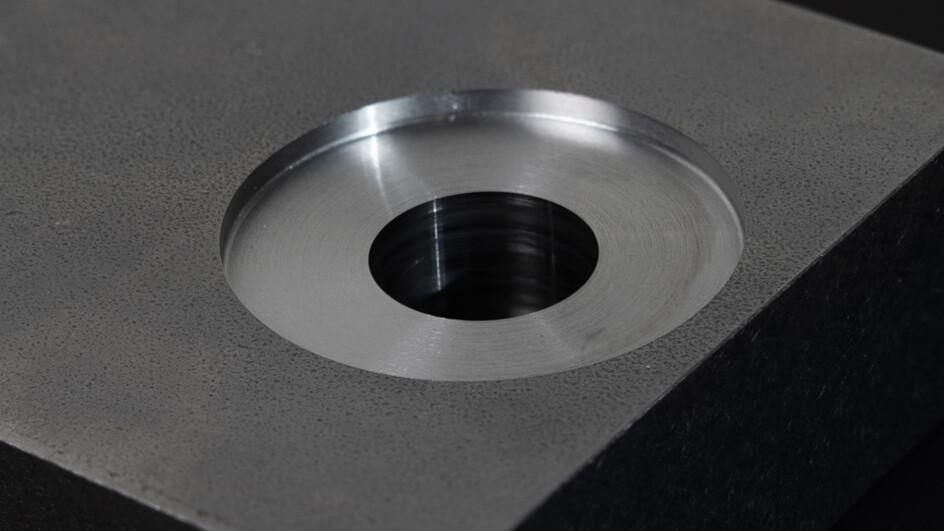

공구는 보어 전면으로 빠르게 이동합니다. 내부 절삭유가 동작하면, 조절 볼트의 압력이 블레이드를 리트랙션합니다. 선택적으로 공기 또는 수동 링을 통해 블레이드를 활성화할 수 있습니다. 이 위치에서 공구는 보어를 통과하며 이동합니다. 내부 절삭유 동작을 끄고 스핀들 회전을 동작시키면, 블레이드가 확장됩니다. 이제 작업 이송 시 카운터 보어가 보어 뒷면에서 기계가공됩니다. 블레이드가 절삭하면, 내부 절삭유가 다시 켜질 수 있습니다.

공구가 원하는 보어 깊이에 도달하면, 내부 절삭유가 꺼집니다. 그런 다음, 공구가 카운터 보어에서 제거되고 스핀들이 멈춤니다. 내부 절삭유의 공급으로 블레이드는 다시 접혀 활성화된 내부 쿨링 (사용 가능한 경우)을 통해 보어 밖으로 빠르게 이동할 수 있습니다.
