DCC | Wiertło pełnowęglikowe z nożem do fazowania

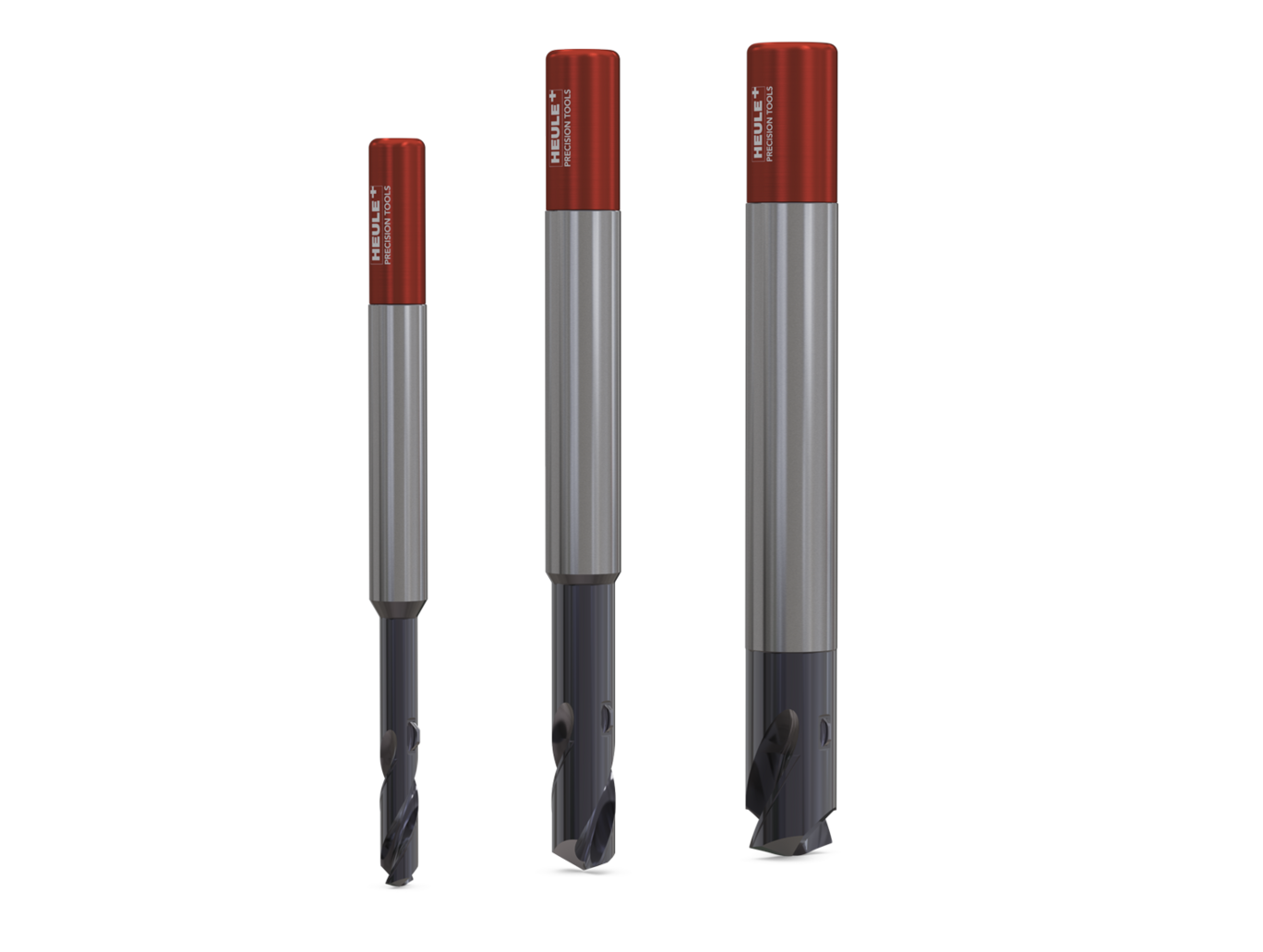

Asortyment

DCC można stosować do średnic od 4,0 mm do 10,0 mm. Głębokość wiercenia może wynosić do 2,5 × Ø wiercenia. Zintegrowane noże do fazowania są dostępne w wersji do cięcia w przód i w tył lub tylko do cięcia w tył. W zależności od zastosowania możliwe są grubości fazy do 0,8 mm. Noże i wiertła są zaprojektowane specjalnie do danego zastosowania. Jeśli podczas obróbki do przodu wymagane są większe fazy, można zintegrować etapy pogłębiania.

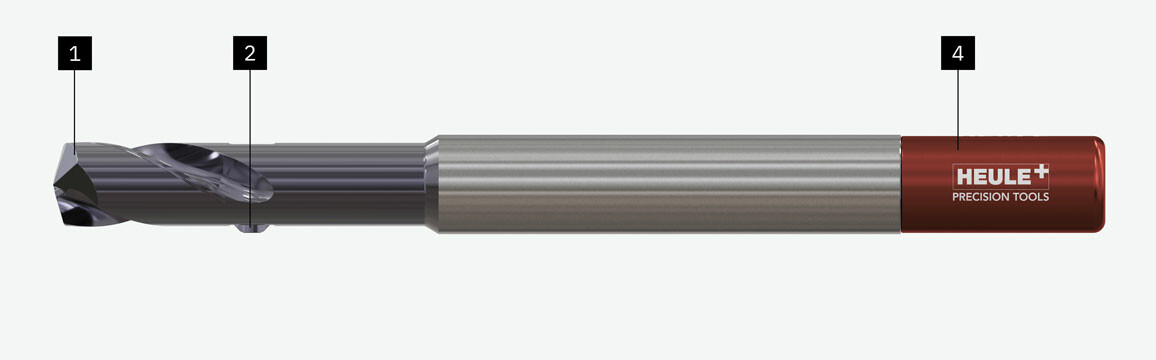

Konstrukcja

Narzędzie DCC ma wiertło z węglików spiekanych. Nóż do fazowania do przodu i do tyłu jest wykonany z technologią SNAP i z powlekanego węglika spiekanego. Mechaniczna, sprężynowa zasada działania zapewnia niezawodny proces i łatwą wymianę noża.

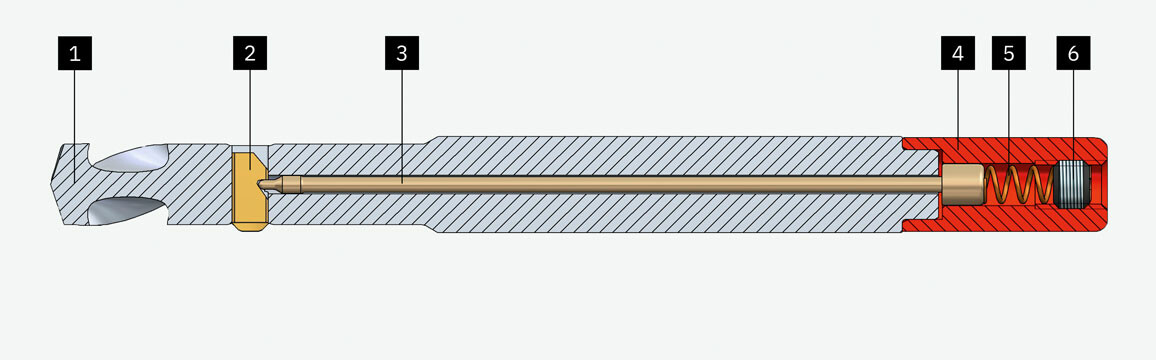

Konstrukcja narzędzia

Wiertło pełnowęglikowe
Nóż do fazowania
Sworzeń sterujący
Tuleja
Sprężyna dociskowa
Śruba mocująca

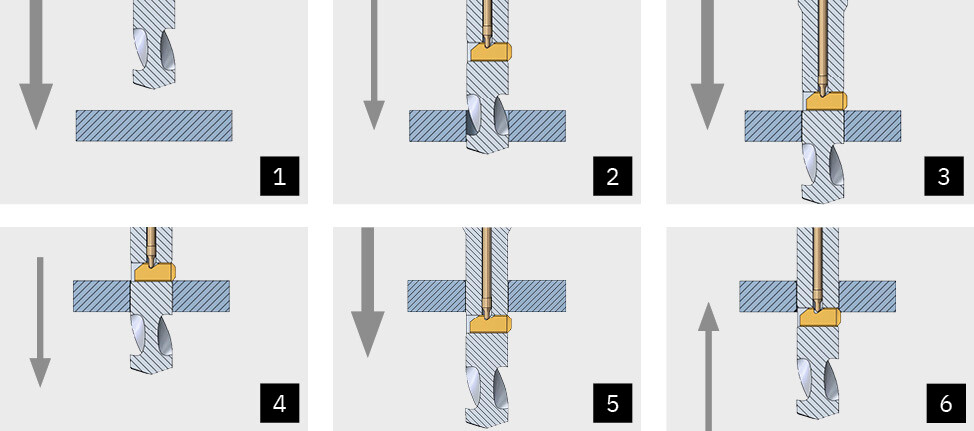

Sposób pracy

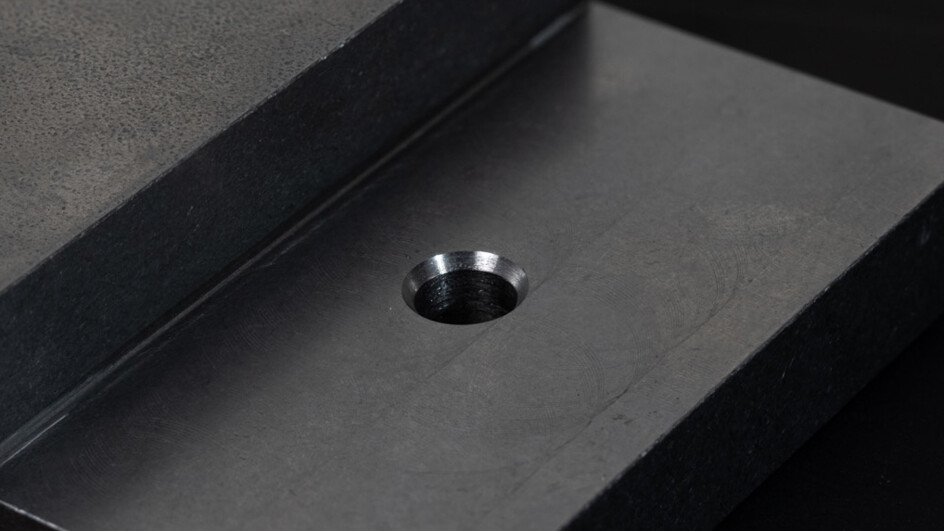

Już w jednej operacji DCC tworzy otwór z fazą po obu stronach. Duża korzyść: proces ten przebiega bez obracania detalu i bez wymiany narzędzi.

W pierwszym kroku wiertło pełnowęglikowe wykonuje otwór. Fazowanie jest następnie wykonywane po obu stronach za pomocą noża do fazowania w technologii SNAP. Żądana faza jest wykonywana w posuwie roboczym. Kiedy zdefiniowana grubość fazy zostanie osiągnięta, nóż wsuwa się radialnie do korpusu podstawowego. Przy wylocie wiercenia nóż jest wprowadzany przez sprężynowany sworzeń sterowania ponownie w położenie wyjściowe, aby faza mogła zostać utworzona na tylnej stronie.

Co jeśli możesz produkować otwory w detalach na gotowo i w jednym przejściu ?

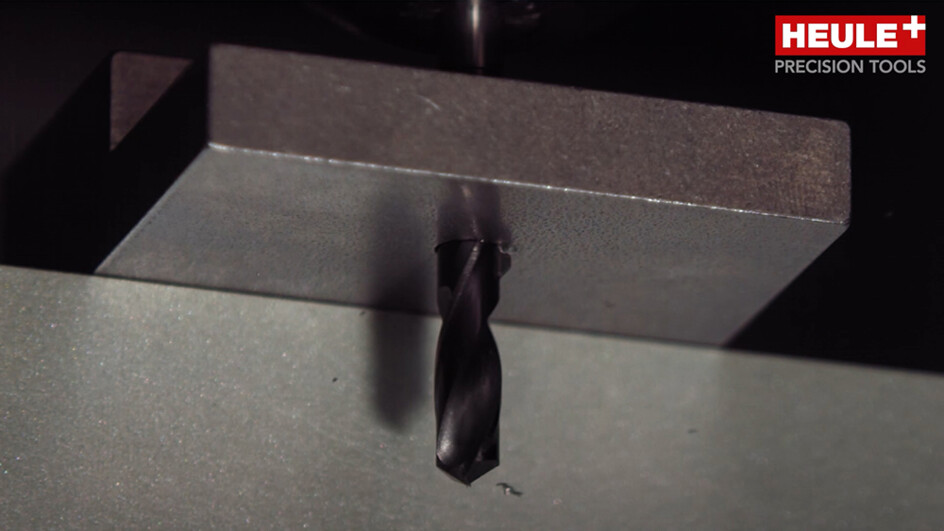

Bez dodatkowych operacji ? Wszystko w maszynie ? Oglądnij nasz krótki film "Wiercenie i Fazowanie w jednej operacji" i Odkryj jak to robić !
